Описание чиллеров с воздушным охлаждением конденсатора Carrier 30RA AQUASNAP
(30RA 040-240 "B")

Номинальная холодопроизводительность 39-245 кВт

Новое поколение жидкостных чиллеров Aquasnap характеризуется использованием новейших технологических разработок: улиточных компрессоров, малошумящих вентиляторов, изготовленных из композиционного материала, автоадаптивного микропроцессорного управления и экологичного холодильного агента HFC-407C. Во всех выпускаемых тепловых насосах Aquasnap содержится полностью укомплектованный гидравлический модуль, упрощающий выполнение таких операций, как подключение электропитания, а также системы подачи охлажденной воды и обратных трубопроводов. Автоадаптивный алгоритм управления обеспечивает микропроцессорное управление работы компрессоров в большинстве установок комфортного кондиционирования, и при этом отпадает необходимость применения буферного (промежуточного) бака.

Особенности

 Встроенный гидравлический модуль исключает необходимость использования устанавливаемой на месте насосной установки. В модуле имеются все компоненты, необходимые для работы системы: съемный сетчатый фильтр, водяной насос высокого давления, расширительный бак, реле расхода воды, предохранительный клапан, манометры и продувочный вентиль. Дроссельный вентиль позволяет регулировать расход воды в соответствии с характеристиками установки. Все компоненты защищены от замерзания до температуры - 20 0С.

 Чиллеры Aquasnap оборудованы созданным на основе последних технологических достижений вентилятором типа Flying Bird второго поколения. Этот малошумящий двухскоростной вентилятор изготавливается из композиционного повторно используемого материала и имеет многолопастную конструкцию и вращающийся кожух, причем эта идея позаимствована в авиастроении. Такой вентилятор работает практически бесшумно и не создает низкочастотного шума, раздражающе действующего на человеческое ухо. При частичной нагрузке или низких температурах наружного воздуха вентилятор автоматически переключается на низкую скорость. Возможен вариант, когда оператор сам программирует работу вентилятора на низкой скорости для снижения уровня шума, например на ночное время.

 Для того, чтобы еще больше снизить уровень рабочего шума вентилятор крепится не к верхней панели агрегата, а к очень жесткому шасси башенной конструкции. Такая новейшая конструкция препятствует передаче вибраций на кожух агрегата и улучшает внешний вид верхней панели агрегата.

 Улиточные компрессоры работают очень тихо и без вибраций. Они пользуются широкой популярностью за счет большого срока службы и надежности. Двигатель эффективно охлаждается всасываемым газом и допускает до 12 пусков в час. За счет предохранительного клапана вращение двигателя в противоположном направлении из-за неправильного подключения электрических проводов не нарушает работу компрессора. Помимо всего сказанного эти компрессоры не нуждаются в техническом обслуживании. Использование двух компрессоров на контур, за исключением типоразмера 30RA 040, позволяет уменьшить пусковой ток и потребляемую мощность при частичной нагрузке.

 Экологичный холодильный агент HFC-407C не оказывает никакого вредного воздействия на озонный слой и используется вместо R22 в кондиционерах малой и средней производительности. Результаты всесторонних испытаний, проводившихся компанией Carrier в течение нескольких лет, показали, что этот холодильный агент обеспечивает такие же рабочие характеристики и надежность, что и холодильный агент R22.

 Испаритель представляет собой пластинчатый теплообменник сварной конструкции из нержавеющей стали, максимально улучшающий термодинамические свойства холодильного агента HFC-407C и обладающий значительно улучшенными рабочими характеристиками. Он также обеспечивает низкие падения давления воды. Начиная с типоразмера 30RА 090, агрегаты оборудованы двухконтурным сплетенным теплообменником для обеспечения надежной работы при частичной нагрузке. Когда агрегат не работает, защита теплообменника от замерзания осуществляется сетевым электронагревателем.

 Гарантируется полная герметичность контура циркуляции холодильного агента в течение всего срока службы. Все трубопроводы и компоненты контура сварной конструкции. Вместо реле давления с их капиллярными трубками, которые в прошлом были основной причиной утечек, используются датчики давления, устанавливаемые прямо на трубопроводах. Начиная с типоразмера 30RА 090, наличие двух независимых контуров циркуляции холодильного агента обеспечивает частичную холодопроизводительность на всех возможных эксплуатационных режимах.

 Чиллеры Aquasnap предназначены для круглогодичной эксплуатации, и при температурах наружного воздуха до -10 0С успешно работают без использования аксессуаров. Алгоритм управления обеспечивает микропроцессорное управление работой вентиляторов.

 Конструкция электрических соединений упрощена, и стандартное оборудование Aquasnap содержит главный разъединитель с обеспечением электропитания всего агрегата трехфазным напряжением без нейтрали через единственную точку подачи каждой фазы.

 Большие съемные панели и навесная дверка блока управления обеспечивают прекрасный доступ ко всем компонентам. Кроме того, предусмотрены отверстия, которые позволяют производить регулировки без прерывания работы агрегата. Верхняя панель агрегата легко снимается, что позволяет удобно выполнять наиболее важные операции по техническому обслуживанию, причем при выполнении работ вентилятор остается на месте.

Система управления PRO-DIALOG Plus

PRO-DIALOG Plus представляет собой современную цифровую систему управления, которая совмещает в себе сложную развитую логику с эксплуатационной простотой. Система PRO-DIALOG Plus осуществляет непрерывный мониторинг всех параметров агрегата и работы предохранительных устройств и обеспечивает точное управление работой компрессоров и вентиляторов для оптимизации потребления электрической энергии. Система также управляет работой водяного насоса.

Система управления с высоким уровнем автоматизации

 Алгоритм пропорционально-интегрально- дифференциального регулирования с непрерывной компенсацией разности температур поступающей и выходящей воды и непрерывным прогнозированием изменений нагрузки управляет работой компрессоров с целью осуществления микропроцессорного регулирования температуры выходящей воды.

 Для оптимизации потребления электроэнергии система PRO-DIALOG Plus автоматически производит перенастройку уставки температуры охлажденной воды в соответствии с температурой наружного воздуха или температурой оборотной воды (пример: занятость/незанятость).

 Система PRO-DIALOG Plus автоматически обеспечивает полную защиту компрессоров. Система непрерывно оптимизирует время наработки компрессоров в соответствии с характеристиками конкретного применения (инертность водяного контура), предотвращая чрезмерную частоту пусков компрессоров. В большинстве установок комфортного кондиционирования эта характеристика системы исключает необходимость использования буферного бака. Простота и легкость в эксплуатации системы управления

 Интерфейс оператора понятен и удобен для пользователя: светодиоды и два цифровых дисплея обеспечивают оперативный контроль всех рабочих данных агрегата.

 Простое нажатие кнопки, удобно расположенной на мнемонической схеме чиллера, обеспечивает немедленное отображение обычных параметров: различные температуры, давления, уставка, время работы компрессоров и т.д.

 10 меню обеспечивают прямой доступ ко всем средствам управления агрегатом, включая предысторию возможных неисправностей, для проведения быстрой и полной диагностики чиллера. Возможности дистанционной связи

 Система PRO-DIALOG Plus позволяет осуществлять дистанционное управление и мониторинг работы чиллера с помощью передачи сигналов по проводам: управление пуском/остановкой, выбор режима охлаждения/нагревания, регулирование предела ограничения потребляемой мощности или выбор второй уставки и блокировка безопасности пользователя. В системе предусмотрена возможность дистанционной сигнализации любой возможной аномалии каждого контура циркуляции холодильного агента.

 Внутренние часы позволяют осуществлять программирование: - пуска/остановки чиллера; - работы по второй уставке (например, незанятость помещения); - работы чиллера при низкой скорости вентилятора с целью снижения уровня шума.

 Управление работой двух чиллеров в режиме ведущий/ведомый с уравниванием наработки каждого из них.

 Последовательный порт RS 485 для дистанционного управления чиллером через коммуникационную шину.

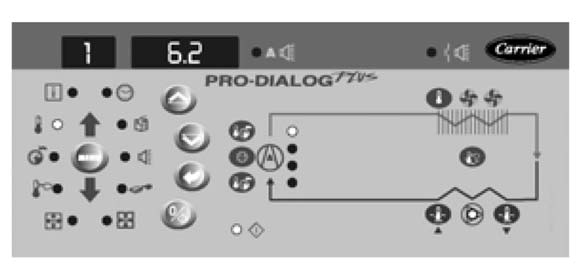

Интерфейс оператора системы управления PRO-DIALOG Plus
