Вентиляция бассейна

Проектирование вентиляции крытых бассейнов стоит несколько особняком от традиционной приточно-вытяжной вентиляции жилых и нежилых помещений и имеет ряд особенностей, которые необходимо учитывать для комфортного нахождения в зоне бассейна. Основными критериями при проектировании вентиляции бассейна являются удаление излишков влаги и обеспечение благоприятного микроклимата с учетом комфортной температуры воды в бассейне.

Проведение досуга и отдыха рядом с бассейном получило большое распространение по всему миру и за последние 10 лет стало очень популярным и у нас в стране. В России большое распространение в силу климатических условий получили крытые бассейны для круглогодичного использования. Такие бассейны бывают разных размеров и назначения,  в основном, это бассейны общественного пользования (физкультурно - оздоровительные центры) и частные. Ниже мы расскажем подробнее о вентиляции крытых частных бассейнов в коттеджах и загородных домах, как представляющих большой практический интерес для обеспеченных людей, ведущих активный образ жизни.

Правильно спроектированная вентиляция бассейна должна решать три основные задачи - поддержание оптимальной влажности и температуры воздуха и обеспечение достаточного воздухообмена. Только при соблюдении этих параметров в бассейне могут быть созданы комфортные условия для пребывания людей.

При отсутствии вентиляции или неправильном ее расчете сохранность конструкции и отделки бассейна, также как и комфорт пребывания в бассейне ставятся под большой вопрос. Испарение влаги с поверхности воды приводит к повышенной влажности воздуха. Если излишки влаги не удаляются, на окнах, стенах и потолке помещения выпадает конденсат, появляются плесень, грибки, неприятный застойный запах, коррозия на металлических элементах и разрушение строительной конструкции. При повышенной влажности воздуха тяжело дышать, человек ощущает общий дискомфорт. Неприятные ощущения также может доставить неправильно подобранный температурный режим вода/воздух, сквозняк и недостаточный воздухообмен, который приводит к спертости воздуха, появлению неприятных запахов, плохому самочувствию и желанию поскорее уйти. Чтобы избежать таких последствий, в помещении бассейна должны поддерживаться определенные параметры воздуха:

• влажность воздуха - 50-65%
• температурный режим вода/воздух - 24-26°С / 26-28°С (температура воздуха должна быть на несколько градусов выше температуры воды)
• воздухообмен - из расчета 80м³ /ч на одного человека
• подвижность воздуха в рабочей зоне < 0.2 м/с
• концентрация свободного хлора в воздухе над зеркалом воды < 0.1 мг

Для обеспечения необходимых параметров воздуха в бассейнах применяются приточно-вытяжные системы и системы осушения воздуха,  они могут быть совмещены или использоваться отдельно. Оборудование подбирается исходя из размеров бассейна, площади зеркала воды, условий пребывания в бассейне - отдых либо занятия спортом, конструктивных особенностей здания, экономической целесообразности и особых пожеланий заказчика.

Общие требования к  вентиляционным системам бассейнов:

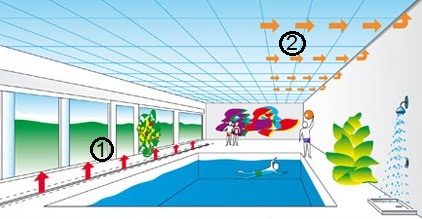

1. Согласно санитарным нормам приточно-вытяжная система бассейна должна обеспечивать минимум 4-х кратный воздухообмен в помещении. Воздух подается снизу через воздухораспределители, удаляется при помощи вытяжных клапанов под потолком.

2. Воздушный поток направляется вдоль стен, чтобы не создавать сквозняка и дискомфорта для отдыхающих. При наличии окон, создается их обдув. Это предотвратит запотевание стекол и возможное поступление внешнего воздуха через неплотности.

1. Приточный  воздух

2. Вытяжной воздух

3. Скорость потока над поверхностью воды должна быть минимальной - не больше 0.2 м/с, это предотвратит дополнительное испарение и не создаст дискомфорта для купающихся.

4. Чтобы избежать перетекания запахов и влаги в соседние с бассейном помещения, в нем создается разрежение. Для этого объем приточного воздуха делают меньше объема удаляемого воздуха.

Типовые решения вентиляции бассейна

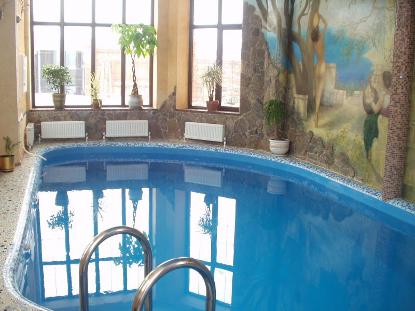

Небольшие бассейны для отдыха

Для вентиляции небольших домашних бассейнов используются осушители воздуха в комплексе с приточно-вытяжной системой вентиляции.

Осушители воздуха поглощают излишки влаги и поддерживают заданный режим влажности в помещении. Они могут быть настенными, скрытого монтажа или передвижными, соответственно они устанавливаются в отдельных помещениях или в помещении по периметру бассейна. Влага, поглощаемая осушителем, выводится обратно в бассейн или за  пределы здания по дренажной системе. Производительность и количество осушителей рассчитывается исходя из площади водяного зеркала. Правильно подобранные осушители способны полностью решить вопрос удаления излишков влаги, но они должны использоваться совместно с системой вентиляции, так как не подают чистый воздух, а работают исключительно на рекуперацию.

Подача чистого воздуха и удаление отработанного осуществляется с помощью приточно-вытяжной вентиляции. Есть два варианта организации воздухообмена в бассейне: отдельные приточная и вытяжная системы, работающие одновременно, и единая приточно-вытяжная система.

Отдельные приточная и вытяжная системы

Самый дешевый способ вентиляции бассейна - это использование приточной установки совместно с вытяжными вентиляторами. Этот способ подобен организации приточных и вытяжных систем для жилых помещений, но дополнен автоматическим регулированием влажности и предполагает использование более мощного оборудования.

Приточная установка состоит из:

• приточного вентилятора
• воздухозаборного устройства с клапаном (для предотвращения попадания холодного воздуха зимой, когда вентилятор выключен)
• фильтра наружного воздуха
• нагревателя для нагрева наружного воздуха в холодное время года

Удаление отработанного воздуха осуществляется при помощи вытяжного вентилятора, встраиваемого в подготовленные вытяжные каналы.

Приточно-вытяжная система в одном блоке

Единая приточно-вытяжная вентиляция включает приточно-вытяжную установку и воздухопроводную сеть. Такая система предпочтительнее, чем отдельные приток и вытяжка, т.к. имеет меньшие габариты, что немаловажно для экономии полезного пространства в частном бассейне, и общую систему управления, позволяющую точно поддерживать параметры воздуха.

К тому же, приточно-вытяжная система может быть оснащена рекуператором тепла. Рекуператор позволяет экономить от 50 до 70% тепла, нагревая приточный воздух за счет тепла вытяжного. Такая экономия дает возможность снизить мощность нагревателя установки в несколько раз. Так, например, если для бассейна площадью 20м² обычно требуется установка с нагревателем мощностью 13кВт, то при использовании рекуператора будет достаточно мощности в 5-6кВт.

Приточно-вытяжная установка включает:

• приточно-вытяжной вентилятор
• фильтр входящего воздуха
• двойной клапан
• рекуператор
• догреватель наружного воздуха, который догревает наружный воздух до нужной температуры после обработки в рекуператоре. Может быть водяной или электрический.
• систему автоматики, которая регулирует объем, температуру и влажность подаваемого воздуха.

Приточно-вытяжная система может применяться как без дополнительного использования осушителей воздуха, так и с ними, но используя приточно-вытяжную установку совместно с осушителем, можно выбирать менее мощные модели, и соответственно снизить эксплуатационные расходы.

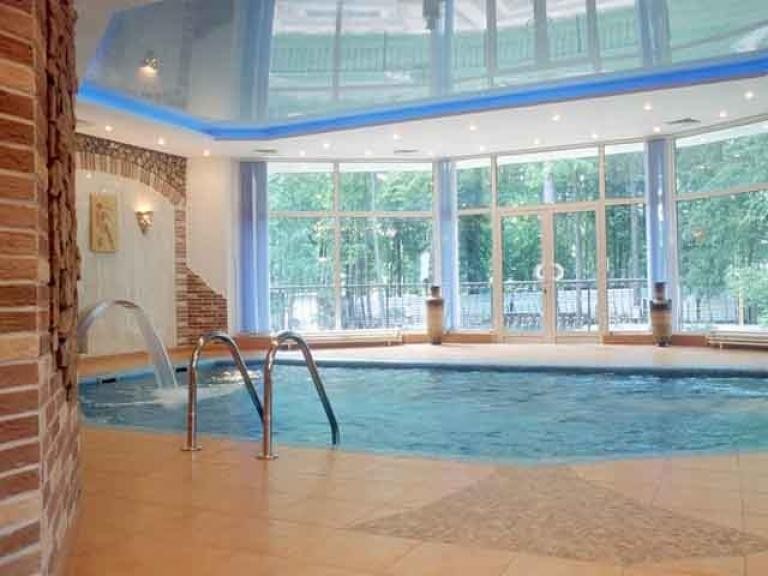

Большие домашние бассейны, бассейны для занятий спортом.

Для вентиляции больших бассейнов, как домашних, так и общественных, используются  наборные вентиляционные установки с функцией осушения. Модульность конструкции установок позволяет подобрать индивидуальный вариант, отвечающий необходимым потребностям и условиям эксплуатации. Вентиляционная установка для использования в бассейне оснащается секциями фильтрации, нагрева, охлаждения, осушения воздуха и рекуператором тепла. Все оборудование размещается в вентиляционной камере. Установки оснащаются системой автоматики, которая точно поддерживает заданные параметры воздуха, исходя их показаний датчиков.

Такое оборудование достаточно громоздко и устанавливается в технических помещениях. Требует разветвленной системы воздуховодов. Для уменьшения нагрузки на систему и эксплуатационных расходов возможно ее использование совместно с осушителями воздуха.

Применение наборных вентиляционных установок, как правило, исключает необходимость дополнительного отопления, так как необходимый воздухообмен (кратностью больше 4) позволяет полностью покрыть трансмиссионные потери при температуре притока примерно 40-45°С в зимний период. Наличие секции охлаждения позволяет исключить необходимость дополнительной системы кондиционирования.

Наборная вентиляционная установка может регулировать все параметры воздуха в любое время года без каких-либо дополнительных устройств. Встроенная автоматика точно поддерживает заданные значения и устанавливает наиболее экономичный режим работы системы.

В заключение, заметим, что каким бы ни был бассейн, он требует отдельной вентиляционной системы,  независимой от общей вентиляции здания, в котором он расположен. Расчет и монтаж вентиляции должен производиться профессионалами, потому что неграмотно спроектированная и установленная система  вентиляции бассейна не только доставит множество хлопот и дискомфорт, но может привести к плачевным последствиям. В то время как профессиональный проект и качественная установка гарантируют приятный микроклимат, безопасность,  экономическую целесообразность и долговечность.
