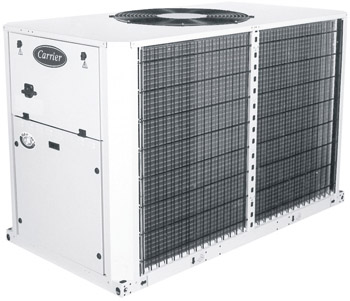

Технические характеристики чиллеров с воздушным охлаждением конденсатора Carrier 30RA AQUASNAP (30RA 040-240 "B")

Номинальная холодопроизводительность 39-245 кВт

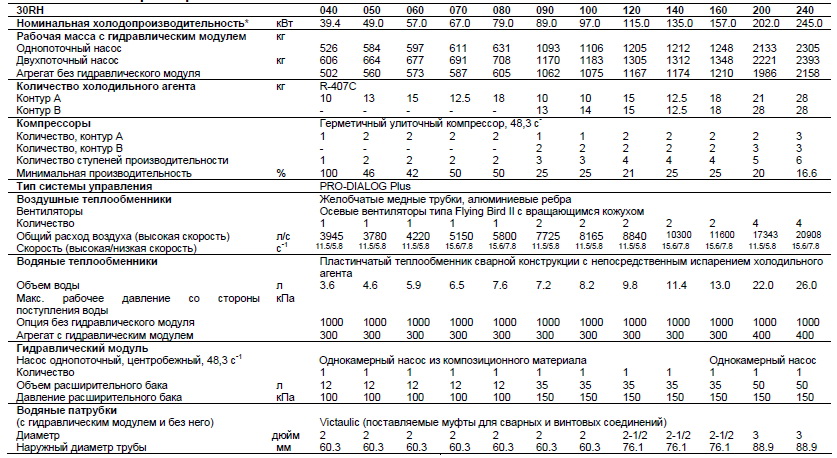

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Номинальные условия: температура воды, поступающей в испаритель/температура воды, выходящей из испарителя 12 0С/7 0С, температура наружного воздуха 35 0С.

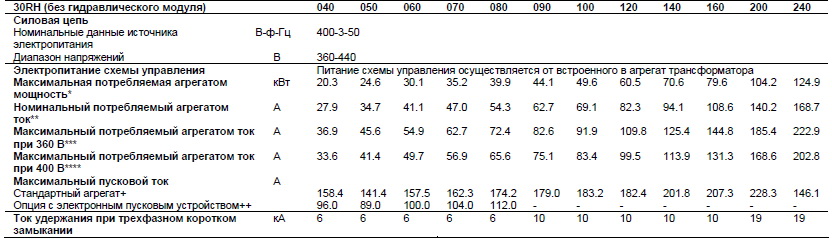

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Мощность, потребляемая компрессором (компрессорами) + вентилятором (вентиляторами) при максимальных режимах работы агрегата: температура поступающей воды/температура выходящей воды = 15 °C/10°C, максимальная температура конденсации 67,8 °C при номинальном напряжении 400 В (значения указаны в табличке паспортных данных).
** Номинальный потребляемый ток при следующих условиях: температура воды, поступающей в испаритель/температура воды, выходящей из испарителя 12 0С/7 °C, температура наружного воздуха 35 °C. Величины тока даны при номинальном напряжении 400 В.
*** Максимальный ток, потребляемый агрегатом при максимальной подводимой мощности агрегата и номинальном напряжении 360 В.
**** Максимальный ток, потребляемый агрегатом при максимальной подводимой мощности агрегата и номинальном напряжении 400 В (значения указаны в табличке паспортных данных). ┼ Максимальный мгновенный пусковой ток при номинальном напряжении 400 В и при прямом пуске компрессора (максимальный рабочий ток потребляющего самый малый ток компрессора (компрессоров) + ток вентилятора + ток при заторможенном роторе потребляющего самый большой ток компрессора).
╪ Максимальный мгновенный пусковой ток при номинальном напряжении 400 В и при компрессоре с электронным пусковым устройством (максимальный рабочий ток потребляющего самый малый ток компрессора (компрессоров) + ток вентилятора + уменьшенный пусковой ток потребляющего самый большой ток компрессора)

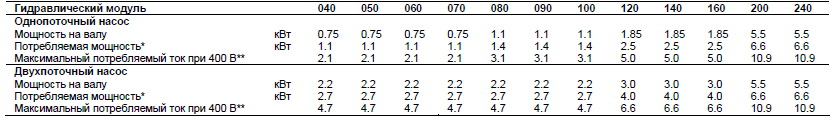

Примечание: Значения потребляемой водяным насосом мощности приведены только для сведения.
* Для получения максимальной мощности, потребляемой агрегатом с гидравлическим модулем, добавьте значение максимальной потребляемой мощности, указанное в верхней таблице, к потребляемой насосом мощности (*) из приведенной выше таблицы.

** Для получения максимального тока, потребляемого агрегатом с гидравлическим модулем, добавьте значение максимального потребляемого тока, указанное в верхней таблице, к потребляемому насосом току из предыдущей таблицы.

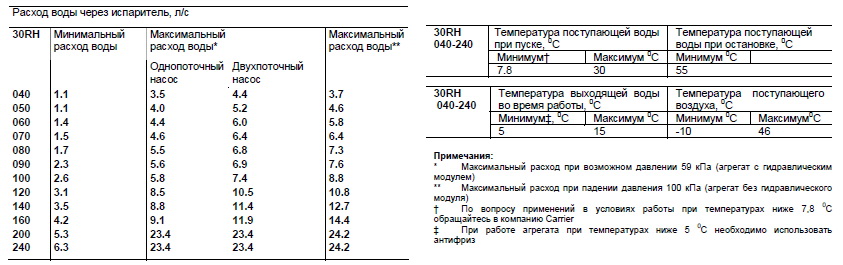

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

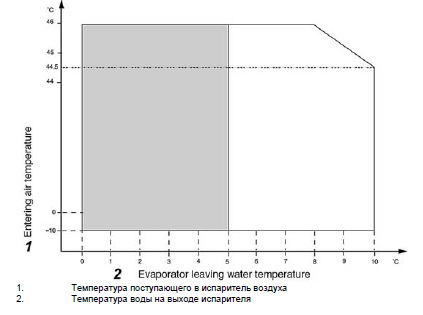

РАБОЧИЙ ДИАПАЗОН

Примечания:
1. Δt испарителя = 5 К
2. Испаритель и насос гидравлической системы защищены от замерзания до температуры -20 0С.
 Рабочий диапазон при наличии нужного антифриза и специальной конфигурации системы управления Pro-Dialog.

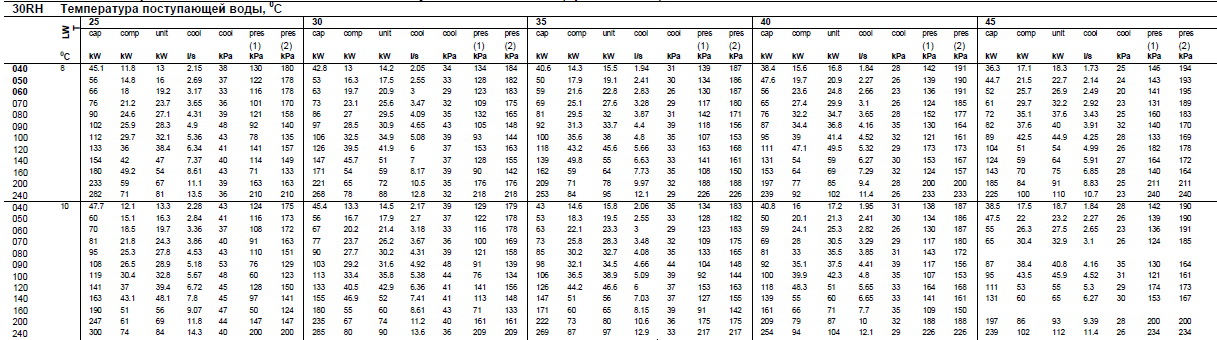

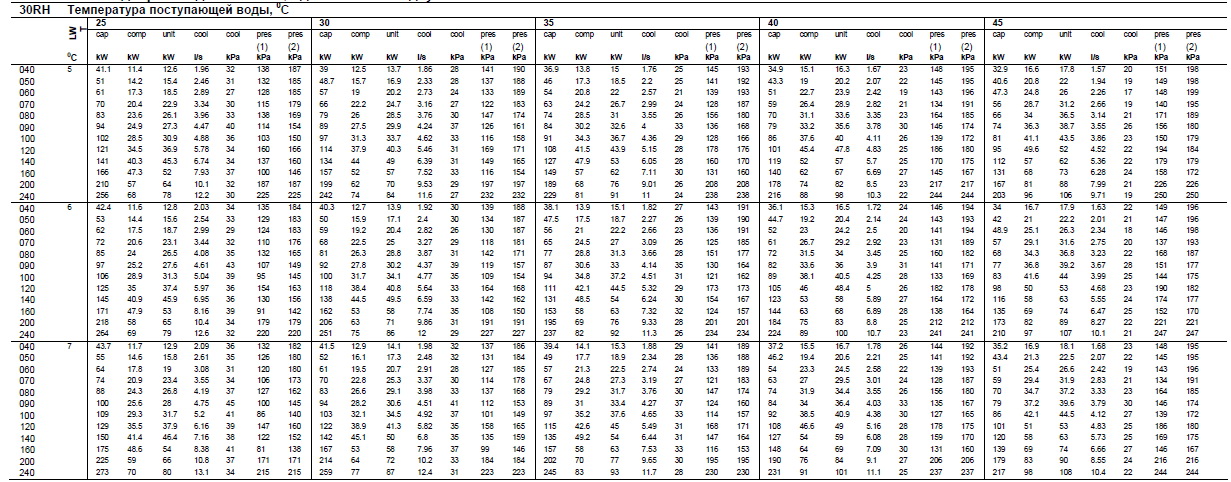

ЗНАЧЕНИЯ ХОЛОДОПРОИЗВОДИТЕЛЬНОСТИ, однопоточные и двухпоточные насосы

Легенда:
LWT Температура выходящей воды
САР kW Мгновенная теплопроизводительность
СОМР kW Мощность, потребляемая компрессором
UNIT kW Мощность, потребляемая агрегатом (компрессоры, вентиляторы и система управления)
COOL l/s Расход воды через конденсатор
COOL kPa Падение давления в конденсаторе
PRES kPa (1) Возможное давление на выходе агрегата (агрегат с гидравлическим модулем и однопоточным насосом)
PRES kPa (2) Возможное давление на выходе агрегата (агрегат с гидравлическим модулем и двухпоточным насосом)

Поправочные коэффициенты для полной нагрузки при проведении лабораторного теста Eurovent:
Теплопроизводительность нетто 1.000
Коэффициент энергетического кпд 1.000
Падение давления в теплообменнике 1.000

Данные о применении:
Стандартные агрегаты
Холодильный агент: R-407C
Повышение температуры в конденсаторе: 5К
Жидкость конденсатора: вода
Степень загрязнения: 0,44 х 10-4(м2 К)/Вт


Рабочие характеристики согласно EN 12055.
