Технические характеристики чиллеров с воздушным охлаждением конденсатора Carrier 30RA AQUASNAP Range (30RА 017-033)

Номинальная холодопроизводительность 18-32 кВт

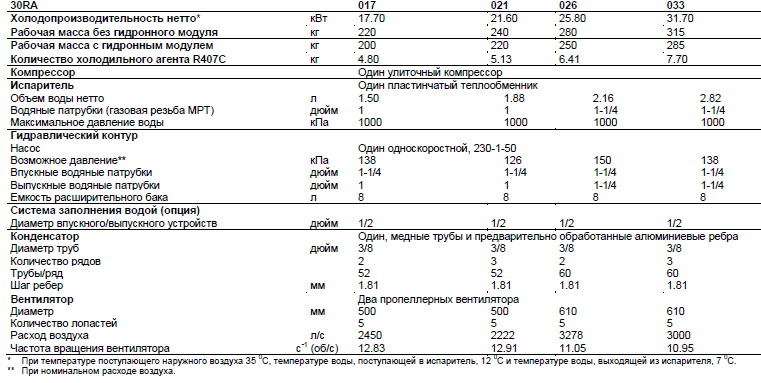

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

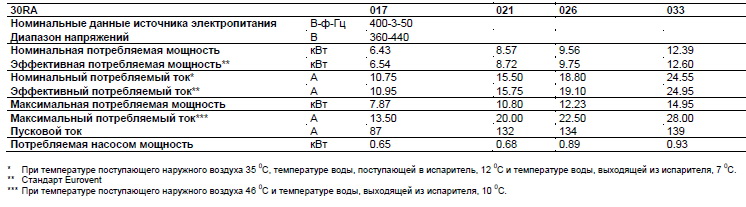

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

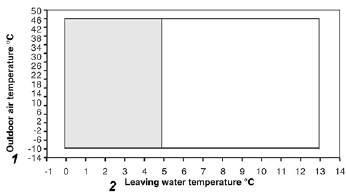

РАБОЧИЙ ДИАПАЗОН

1. Температура наружного воздуха °C
2. Температура выходящей воды °C

Рабочий диапазон при использовании антифриза и специальной конфигурации системы управления Pro-Dialog Plus

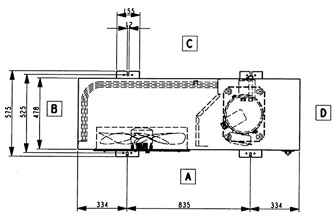

РАЗМЕРЫ, мм

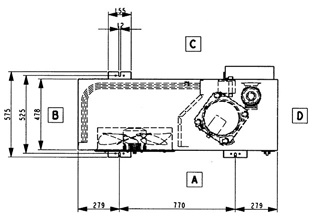

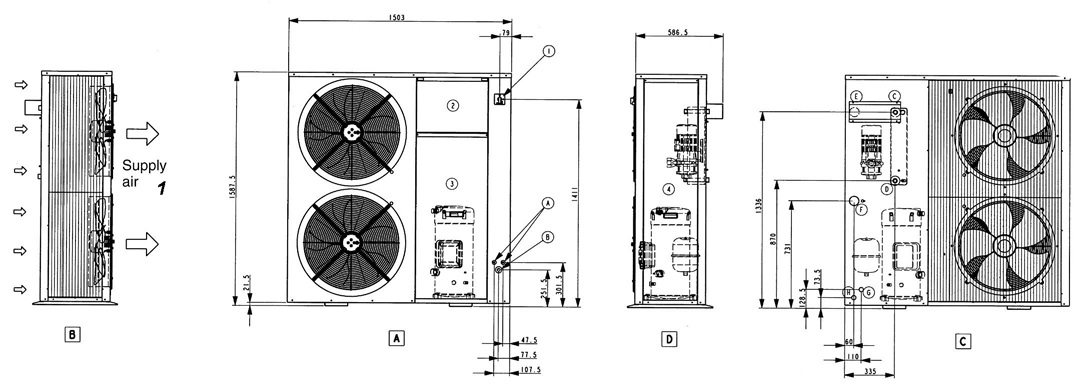

Стандартный агрегат 30RA 017-021

1. Выключатель
2. Панель доступа к блоку управления
3. Панель доступа к компрессору
4. Боковая эксплуатационная панель

A  Контрольные провода Ø 10/14
B  Силовые провода Ø 20/26
C  Устройство впуска воды в испаритель, наружная газовая резьба 1"
D  Устройство выпуска воды из испарителя, наружная газовая резьба 1"
Е  Подключение водяного насоса
F  Устройство впуска воды в гидронный модуль, наружная газовая резьба 1 1/4"
                                                                                G  Предохранительный клапан, наружная газовая резьба 1/2" (опция)
                                                                                Н  Система заполнения, наружная газовая резьба 1/2" (опция)

1 - Подаваемый воздух

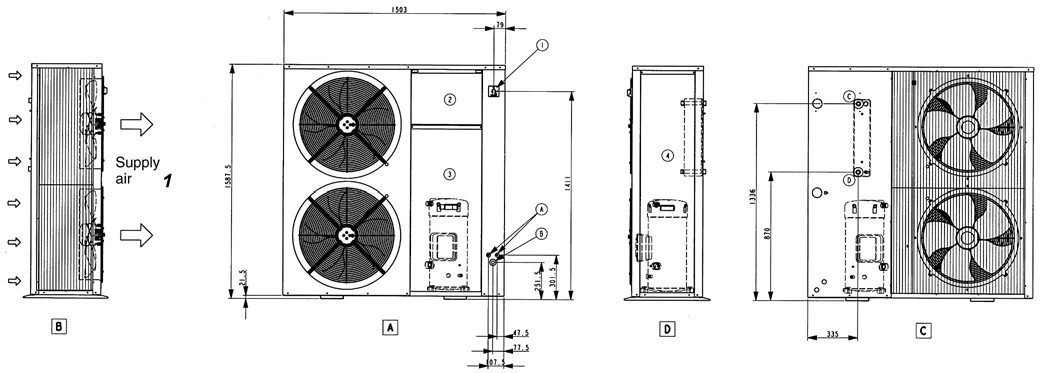

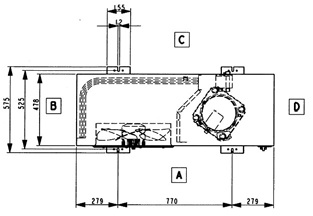

Агрегат 30RA 017-021 без комплекта гидроники

1. Выключатель
2. Панель доступа к блоку управления
3. Панель доступа к компрессору
4. Боковая эксплуатационная панель

A Контрольные провода Ø 10/14
B Силовые провода Ø 20/26
C Устройство впуска воды в испаритель, наружная газовая резьба 1"
D Устройство выпуска воды из испарителя, наружная газовая резьба 1"

1 - Подаваемый воздух

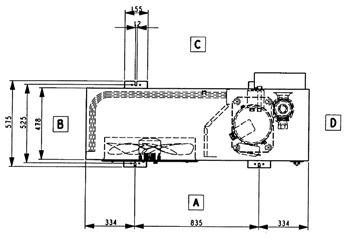

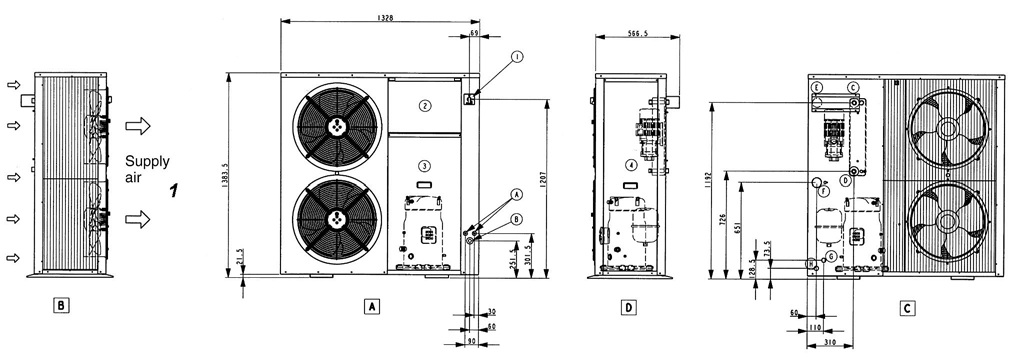

Стандартный агрегат 30RA 026-033

1. Выключатель
2. Панель доступа к блоку управления
3. Панель доступа к компрессору
4. Боковая эксплуатационная панель

A Контрольные провода Ø  10/14
B Силовые провода Ø  20/26
C Устройство впуска воды в испаритель, наружная газовая резьба 1 1/4"
D Устройство выпуска воды из испарителя, наружная газовая резьба 1 1/4"
Е Подключение водяного насоса
F Устройство впуска воды в гидронный модуль, наружная газовая резьба 1 1/4"
G Предохранительный клапан, наружная газовая резьба 1/2" (опция)
                                                                                         Н Система заполнения, наружная газовая резьба 1/2" (опция)

1 - Подаваемый воздух

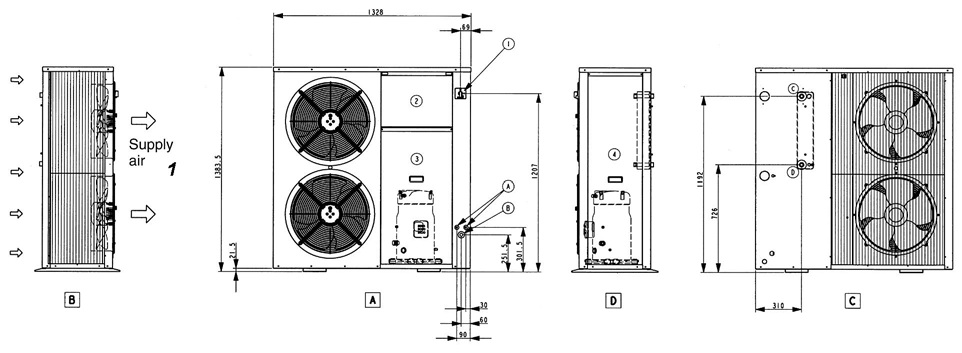

Агрегат 30RA 026-033 без комплекта гидроники

1. Выключатель
2. Панель доступа к блоку управления
3. Панель доступа к компрессору
4. Боковая эксплуатационная панель

A  Контрольные провода Ø10/14
B  Силовые провода Ø 20/26
C  Устройство впуска воды в испаритель, наружная газовая резьба 1 1/4"
D  Устройство выпуска воды из испарителя, наружная газовая резьба 1 1/4"

1 - Подаваемый воздух

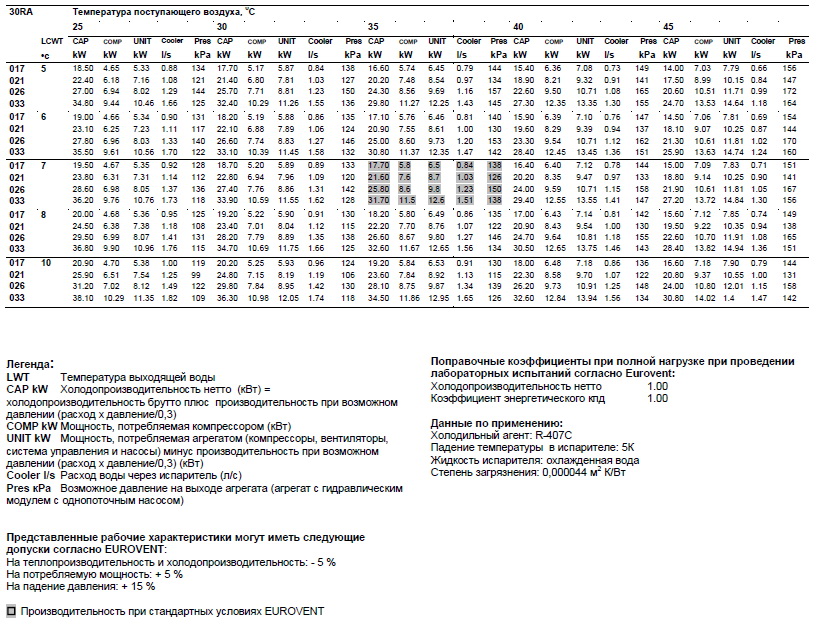

ЗНАЧЕНИЯ ХОЛОДОПРОИЗВОДИТЕЛЬНОСТИ
