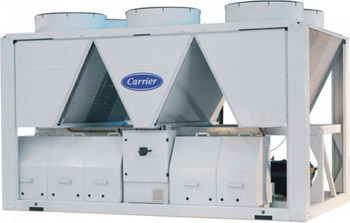

Описание чиллеров с воздушным охлаждением конденсатора Carrier 30RB AQUASNAP (30RB 262-802)

Номинальная холодопроизводительность 260-760 кВт

Новое поколение холодильных машин (чиллеров) Aquasnap Puron характеризуется использованием новейших технологических разработок: экологичный холодильный агент R410А, спиральные компрессоры, низкошумные вентиляторы, изготовленные из композитного материала, автоадаптивное микропроцессорное управление Pro-Dialog. Aquasnap может быть оборудован встроенным гидромодулем, в результате чего установка агрегата сводится к выполнению таких простых операций, как подключение электропитания, а также подсоединение труб водяного контура.

Отличительные особенности:

Тихая работа

Компрессоры

• Спиральные низкошумные компрессоры с низким уровнем вибрации
• Между подрамником компрессора и рамой чиллера установлены антивибрационные вставки
• Специальные крепления коллектора на стороне всасывания и нагнетания компрессоров сводит к минимуму передачу вибрации (патент компании Carrier)
• Звукоизолирующий кожух, существенно снижающий шум (опция Euro Pack (Европейский модуль))

Секция конденсатора

• Теплообменники конденсатора V-образной формы с углом развала 50° С, обеспечивающим бесшумное протекание воздуха через теплообменник
• Низкошумные вентиляторы Flying Bird IV (вентиляторы Летящая птица четвертого поколения), изготавливаемые из композитного материала (патент компании Carrier), работают еще тише и не генерируют неприятного низкочастотного шума
• Жесткая установка вентиляторов предотвращает шум в момент запуска (патент компании Carrier)

Простая и быстрая установка

Встроенный гидромодуль (опция)

• Центробежный водяной насос низкого или высокого давления (по требованию) в зависимости от падения давления в водяном контуре
• Одиночный или сдвоенный насос (по требованию) с подсчетом наработки каждого насоса и автоматическим переключением на резервный насос в случае возникновения неисправности
• Водяной фильтр, защищающий водяной насос от циркулирующей грязи
• Мембранный расширительный бак большой емкости обеспечивает герметичность водяного контура
• Теплоизоляция и защита от замерзания при температурах до -20° С с помощью электрического нагревателя
• Манометр для контроля загрязнения фильтра и измерения расхода воды в системе
• Вентиль регулирования расхода воды (регулируется 18 оборотами)

Упрощенные электрические подключения

• Электропитание без нейтрали через единственную точку подключения (ЗОRB 262-522)
• Главный выключатель, допускающий большой ток отключения (опция Euro Pack)
• Схема управления 24 В со встроенным трансформатором

Быстрый ввод в эксплуатацию

• Обязательное проведение заводских эксплуатационных испытаний перед отгрузкой
• Функция ускоренного тестирования для ступенчатого контроля приборов, электрических компонентов и двигателей

Экономичная работа

Высокая эффективность использования энергии при частичной нагрузке

• Контур циркуляции холодильного агента содержит от двух до четырех компрессоров, соединенных параллельно. В режиме частичной нагрузки, который составляет около 99 % всего времени работы, функционируют только те компрессоры, без которых работа агрегата невозможна. В этих условиях компрессоры работают с еще большим энергетическим коэффициентом полезного действия, поскольку при этом они используют полную производительность конденсатора и испарителя
• Электронный расширительный вентиль (EXV) обеспечивает возможность работы при пониженном давлении конденсации (оптимизация КПД).
• Динамичное регулирование перегрева для улучшенного использования поверхности теплообмена испарителя.

Регенерация тепла (опция)

• Естественное производство горячей воды водяным конденсатором (регенерация 100 % отводимого тепла)

Сниженная стоимость технического обслуживания

• Спиральные компрессоры, не нуждающиеся в техническом обслуживании
• Быстрая диагностика возможных неисправностей с отображением их предыстории системой управления Pro-Dialog Plus
• Более легкое использование холодильного агента R410A по сравнению со другими смесями холодильных агентов

Защита окружающей среды

Экологичный холодильный агент R410A

• Холодильный агент, не содержащий хлор, из группы HFC который не истощает запасы озона
• Холодильный агент имеет высокую плотность, и поэтому требуется меньшее его количество
• Высокоэффективен - обеспечивает повышенный коэффициент полезного действия

Герметичный контур циркуляции холодильного агента

• Паянные твердым припоем соединения фреонового контура дня повышения его прочности и герметичности
• Уменьшение возможности утечек, поскольку в контуре не применяются капиллярные трубки и соединения с развальцовкой
• Встроенные электронные датчики препятствуют утечке холодильного агента
• Для упрощения проведения работ по техническому обслуживанию запорный вентиль на нагнетательном трубопроводе позволяет хранить холодильный агент в конденсаторе.

Высочайшая надежность

Современный научно-технический подход

• Сотрудничество со специализированными лабораториями и применение средств моделирования конечного изделия (вычисления конструктивных параметров конечного элемента) при проектировании ответственных элементов, например опор двигателей, фреонопроводов всасывания/нагнетания
• Блок управления компрессором, устанавливаемый с холодной стороны компрессора (патент компании Carrier)

Автоадаптивное управление

• Алгоритм управления предотвращает избыточное циклирование компрессоров и позволяет уменьшить количество воды в водяном контуре (патент компании Carrier)
• Автоматическая разгрузка компрессора в случае недопустимо высокого давления конденсации. При возникновении аварии (например, засорение теплообменника, отказ вентилятора) Aquasnap продолжает работать, но с пониженной производительностью.

Не имеющие аналогов испытания на прочность и долговечность

• Испытания на сопротивление коррозии, проводимые в соляном тумане в лаборатории
• Испытание на ускоренное старение непрерывно работающих компонентов: фреонопроводы компрессоров, опоры вентиляторов
• Лабораторное испытание с имитацией транспортировки на вибростенде. Технология проведения испытания соответствует требованиям военного стандарта США и эквивалентна перевозке оборудования на грузовом автомобиле на расстояние 4000 км.

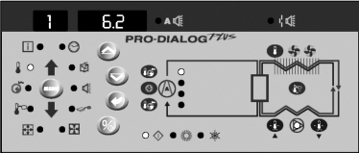

Система управления Pro-Dialog Plus

Система управления Pro-Dialog Plus удачно сочетает в себе компьютерный интеллект с простотой использования. Система управления осуществляет непрерывный мониторинг всех параметров машины и обеспечивает точное управление работой компрессоров, регулирующих устройств, вентиляторов и водяного насоса испарителя с целью оптимизации энергетического коэффициента полезного действия.

 Оптимизирование потребления энергии

• Внутренние часы для обеспечения работы по графику: двухпозиционное регулирование работы чиллера и работа по второй уставке
• Сброс уставки по температуре наружного воздуха или по температуре рециркулирующей воды
• Управление двумя параллельно работающими чиллерами в режиме <ведущий/ведомый> с уравниванием времени работы и автоматическим переключением в случае отказа агрегата
• Управление пуском/остановкой по температуре воздуха.

Простота в эксплуатации

• Интерфейс пользователя с мнемонической схемой наглядного отображения основных рабочих параметров: количество работающих компрессоров, давление всасывания/нагнетания, наработка компрессоров в часах, уставка, температура воздуха, температура поступающей/выходящей воды
• 10 меню обеспечивают прямой доступ ко всем командам машины, включая предысторию возможных неисправностей, для проведения быстрой и полной диагностики чиллера.

Простая двухпроводная коммуникационная шина между портом RS485 агрегата Aquasnap и сетью Carrier Comfort Network предлагает множество возможностей: параллельное дистанционное управление, мониторинг и диагностика. Компания Carrier предлагает широкий выбор продуктов управления, специально предназначенных для осуществления контроля, управления и слежения за работой системы кондиционирования воздуха.

• Пуск/остановка: размыкание этого контакта приведет к остановке агрегата
• Двойная уставка: замыкание этого контакта активизирует вторую уставку (пример: режим незанятости -длительное отсутствие людей в здании)
• Ограничение производительности: замыкание этого контакта ограничивает максимальную производительность чиллера заданным значением
• Безопасность пользователя: этот контакт включается последовательно с реле протока воды и может быть использован в любой схеме безопасности клиента
• Регенерация тепла (опция): замыкание этого контакта позволяет работать в режиме регенерации тепла
• Управление водяным насосом 1 и 2*: эти выводы управляют контакторами одного или двух насосов испарителя
• Переключение водяных насосов*: эти контакты используются для обнаружения отказа водяного насоса и автоматического переключения на второй насос
• Сигнализация работы: этот контакт без напряжения указывает, что чиллер работает (расход холода) или готов к работе (отсутствие расхода холода)
• Предупреждающая сигнализация: этот контакт без напряжения указывает на наличие несущественной неисправности
• Аварийная сигнализация: этот контакт без напряжения указывает на наличие серьезной неисправности, которая приводит к отключению одного или двух контуров циркуляции холодильного агента

* контакты, входящие в комплект поставки опции гидромодуля

Дистанционное управление (опция модуля регулирования потребления энергии)

• Температура внутри помещения: позволяет осуществить сброс уставки по температуре воздуха внутри здания (с термостатом Carrier)
• Сброс уставки: обеспечивает сброс уставки охлаждения по сигналу 4-20 мА или 0-5 В
• Ограничение производительности: позволяет ограничить максимальную производительность чиллера по сигналу 4-20 мА или 0-5 В
• Ограничение производительности 1 и 2: замыкание этих контактов ограничивает максимальную производительность чиллера тремя заданными значениями
• Безопасность пользователя: этот контакт может быть использован в любой схеме безопасности клиента, и замыкание этого контакта вызывает генерирование специального аварийного сигнала
• Прекращение намораживания льда: после прекращения сохранения льда этот входной сигнал позволяет возвратиться ко второй уставке (режим незанятости)
• Блокировка временного графика: замыкание этого контакта аннулирует действие временного графика
• Вывод из эксплуатации: этот сигнал указывает на то, что чиллер полностью выведен из эксплуатации
• Производительность чиллера: этот аналоговый выход (0-10 В) дает текущую информацию о производительности чиллера
• Работа компрессора: этот контакт сигнализирует о работе одного или нескольких компрессоров.
