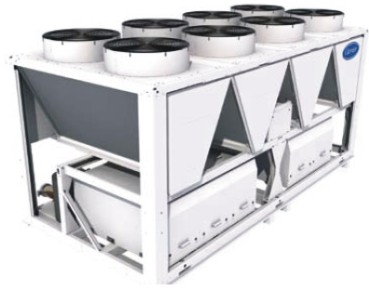

Описание чиллеров с воздушным охлаждением конденсатора Carrier 30XA AQUAFORCE  (30XА 252-1702)

Номинальная холодопроизводительность 270-1700 кВт

Жидкостные холодильные установки являются наиболее оптимальным решением для применения на промышленных и коммерческих предприятиях в том случае, если монтажникам, консультантам и владельцам зданий нужны оптимальные рабочие характеристики и максимальный уровень качества.

Жидкостные холодильные установки разработаны таким образом, чтобы удовлетворять требованиям как сегодняшнего, так и завтрашнего дня в отношении рационального потребления энергии и уровня шума в процессе работы. При их разработке и изготовлении применялись наиболее передовые на сегодняшний день технические решения:

• Двухроторные винтовые компрессоры с плавным регулированием производительности;
• Экологически чистый хладагент R134a;
• Изготовленные из композитных материалов малошумные вентиляторы IV поколения ;
• Алюминиевые микроканальные теплообменники (MCHX);
• Система управления с сенсорным экраном;

Установки представлены в двух исполнениях, что позволяет удовлетворить любые экологические и экономические требования:

• Первая модификация обеспечивает предельно низкий уровень шума и в то же время гарантирует чрезвычайно эффективное потребление энергии.
• Вторая модификация имеет непревзойдённо высокий холодильный коэффициент, позволяющий удовлетворить самые жёсткие требования владельцев зданий, которые стремятся снизить до минимума эксплуатационные затраты. Кроме того, агрегаты данной модификации могут применяться в регионах с очень жарким климатом.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Очень высокая экономичность эксплуатации

Чрезвычайно высокая эффективность использования энергии при работе с полной и частичной нагрузкой:

• Средний коэффициент энергетической эффективности (EER) составляет 3,20 кВт/кВт (опция с высоким КПД);
• Средний коэффициент суммарной неполной нагрузки (IPLV) составляет 4,6 кВт/ кВт;
• Новый двухвинтовой компрессор, оснащенный электродвигателем с высоким КПД и золотниковым регулятором, который обеспечивает точное соответствие холодопроизводительности и нагрузки;
• Микроканальный теплообменник, полностью изготовленный из алюминия, обладает повышенным КПД по сравнению с традиционными трубчато-ребристыми медно-алюминиевыми теплообменниками;
• Кожухотрубный испаритель затопленного типа с кипением в межтрубном пространстве для интенсификации теплообмена;
• Электронное расширительное устройство, позволяющее работать при низком давлении конденсации и улучшенном коэффициенте использования теплопередающей поверхности испарителя (регулирование перегрева);
• Экономайзер с электронным расширительным устройством, обеспечивающий увеличение холодопроизводительности.

Низкий уровень шума в процессе работы

Компрессоры:

• Шумоглушитель на нагнетательной линии, встроенный в маслоотделитель (патент );
• Шумоглушитель на линии возврата экономайзера;
• Всасывающий трубопровод с гибкими вставками, которые препятствуют передаче шума и вибрации;
• Звукоизолирующий кожух компрессора и маслоотделителя уменьшает уровень излучаемого шума.

Блок конденсатора:

• Конденсатор V-образной формы с углом раскрытия 53 градуса позволяет снизить уровень шума при прохождении воздушного потока через теплообменник;
• Малошумные вентиляторы 4-го поколения изготовлены из композитных материалов (патент ) и теперь работают еще тише, а также не генерируют навязчивый низкочастотный шум;
• Жесткая опора вентилятора предотвращает появление шума при запуске (патент ).

Легкий и быстрый монтаж

Встроенный гидромодуль (опция)

• Центробежный водяной насос низкого и высокого давления (при необходимости), характеристики которого определяются с учётом потери давления в гидромодуле,
• Одинарный или сдвоенный насос (при необходимости) с балансировкой рабочего времени и автоматическим переключением на резервный насос при отказе основного;
• Защита водяного насоса от загрязнения с помощью водяного фильтра;
• Мембранный расширительный бак большой ёмкости обеспечивает постоянное давление в водяном контуре;
• Теплоизоляция и алюминиевый кожух;
• Манометр для проверки степени загрязнения фильтра и измерения расхода воды в системе;
• Клапан регулирования расхода воды.

Упрощенные электрические соединения

• Вводной размыкатель повышенной мощности;
• Цепи управления с безопасным напряжением 24 В.

Быстрое выполнение пусконаладочных работ

• Систематическое проведение эксплуатационных испытаний перед отгрузкой с завода-изготовителя;
• Функция быстрого тестирования для пошаговой проверки приборов, расширительных устройств, вентиляторов и компрессоров.

Охрана окружающей среды

Хладагент R134a

• Данный холодильный агент относится к группе гидрофторуглеродов и имеет нулевой потенциал истощения озонового слоя;
• Уменьшение нормы заправки хладагента на 30% благодаря применению микроканальных теплообменников;

Герметичный холодильный контур

• Уменьшение утечек благодаря отсутствию капиллярных трубок и конусных штуцеров;
• Проверка датчиков давления и температуры без разгерметизации фреонового контура;
• Отсечной вентиль нагнетательного канала и изолирующий клапан жидкостной линии для упрощения технического обслуживания.

Абсолютная надежность

Винтовые компрессоры

• Винтовые компрессоры промышленного исполнения с подшипниками, имеющими большой запас прочности, и электродвигателем, охлаждаемым всасываемым газом;
• Все узлы компрессора легко доступны на месте эксплуатации, что уменьшает время простоя;
• Улучшенная защита с использованием электронных приборов.

Воздушный конденсатор.

• Микроканальные теплообменники, полностью изготовленные из алюминия
• Коррозийная стойкость в 3,5 раза выше, чем у традиционных теплообменников;
• Полностью алюминиевая конструкция исключает возникновение гальванических токов между алюминиевыми и медными деталями, которые являются причиной коррозии теплообменника в солесодержащих или агрессивных средах.

Испаритель

• Теплоизоляция в алюминиевом кожухе для надежной защиты от вредного воздействия извне (защита от механических повреждений и ультрафиолетового излучения);

Адаптивная система управления

• Алгоритм управления предотвращает зацикливание компрессора (патент );
• Автоматическая разгрузка компрессора при чрезмерно высоком давлении конденсации. При засорении теплообменника (поверхности) конденсатора или отказе вентилятора продолжает работать с уменьшенной производительностью.

Строгие испытания на долговечность

• Сотрудничество со специализированными лабораториями и применение средств имитационного моделирования предельных условий (расчет методом конечных элементов) при проектировании ответственных элементов;
• Моделирование процессов транспортировки в лабораторных условиях на вибростенде. Данный тест выполняется на основе требований военных стандартов с нагрузкой, эквивалентной нагрузке при перевозке на 4000 км грузовым автомобилем;
• Испытание на коррозийную стойкость в соляном тумане в лабораторных условиях для проверки степени увеличения коррозийной стойкости.

Система управления

сочетает в себе развитые логические возможности и легкость применения. Данная система непрерывно отслеживает параметры оборудования и с высокой точностью управляет работой компрессоров, электронных расширительных устройств, вентиляторов и водяного насоса испарителя, что позволяет добиться оптимальной эффективности использования энергии.

Управление энергопотреблением

• Внутренний таймер: управляет временем включения/ выключения холодильной установки и переходом на вторую уставку;
• Корректировка активной установки по температуре наружного воздуха или обратной воды в зависимости от температуры наружного воздуха или температуры воды в возвратной магистрали;
• Управление работой двух параллельных холодильных машин (в режиме<ведущий>/ <ведомый>) с балансировкой продолжительности работы и автоматическим переключением при отказе агрегата.

Удобство эксплуатации

• Пользовательский интерфейс с большим сенсорным экраном (120 x 99 мм) и с интуитивно-понятной процедурой настройки параметров работы; Информация выводится открытым текстом. Возможно ее представление на местном языке.

Дистанционное управление (стандартная функция)

оборудуется последовательным портом RS485, который обеспечивает работу многочисленных функций дистанционного управления, мониторинга и диагностики. Компания предлагает широкий выбор средств управления, специально разработанных для управления и наблюдения за функционированием систем кондиционирования воздуха.

Установка может быть подключена к другим системам управления инженерным оборудованием здания через дополнительные шлюзы. Дистанционное управление/ мониторинг посредством сухих контактов позволяют осуществлять дистанционное управление установкой по кабелю:

• Пуск / останов: Размыкание данного контакта приводит к остановке системы;
• Двойная установка: замыкание данного контакта активирует вторую установку (пример: режим при отсутствии людей в помещении);
• Предельная величина нагрузки: замыкание данного контакта ограничивает максимальную производительность холодильной машины предварительно установленным значением;
• Регенерация тепла (опция): замыкание данного контакта позволяет перейти в режим регенерации тепла;
• Управление водяными насосами 1 и 2 : через эти выходы осуществляется управление контакторами одного или двух водяных насосов испарителя;
• Переключение водяного насоса*: данные контакты применяются при определении неисправности водяного насоса и автоматическом переключении на резервный насос;
• Индикация рабочего режима: этот контакт показывает, что машина находится в рабочем режиме (холодильная нагрузка) или готова к работе (холодильная нагрузка отсутствует);
• Индикация предупреждения: этот контакт показывает наличие незначительной неполадки;
• Индикация аварии: этот контакт показывает наличие серьезной неисправности, ведущей к отключению одного или двух холодильных контуров.

*в устройствах с дополнительным гидромодулем отсутствует

Дистанционное управление (опция с модулем управления энергопотреблением (ЕММ ))

Модуль управления энергопотреблением обеспечивает расширенные возможности дистанционного управления:

• Комнатная температура: позволяет изменить установку в зависимости от температуры воздуха внутри здания (во взаимодействии с терморегулятором );
• Изменение уставки: обеспечивает изменение уставки охлаждения с применением сигнала 4 - 20 мА или 0 - 5 В;
• Предельная величина нагрузки: позволяет ограничивать максимальную мощность или ток холодильной установки с применением сигнала 0 - 10 В;
• Предельная величина нагрузки 1 и 2: замыкание данных контактов ограничивает максимальную мощность или ток холодильной машины двумя предварительно установленными значениями;
• Безопасность оператора: данный контакт может быть использован для подключения любого пользовательского защитного устройства; при размыкании контакта генерируется определённый сигнал тревоги;
• Завершение режима <хранилище льда>: по окончании этого режима через данный вход может быть передан сигнал на переход ко второй установке (режим при отсутствии людей в помещении);
• Отмена графика: замыкание данного контакта отменяет действие графика;
• Выход из рабочего состояния: данный сигнал свидетельствует о том, что холодильная установка полностью бездействует;
• Производительность холодильной установки: через данный аналоговый выход (0-10 В) передаются мгновенные показания о производительности холодильной установки;

Винтовой компрессор нового поколения 06Т

   Винтовые компрессоры нового поколения являются плодом многолетней работы специалистов по созданию двухвинтовых компрессоров. Компрессор данного типа оснащен роликовыми подшипниками с большим запасом прочности, имеющими систему принудительной смазки, которая обеспечивает надежность и износостойкость даже при максимальной нагрузке. Регулирующий золотник с приводом позволяет осуществлять бесступенчатое регулирование холодопроизводительности. Такая система гарантирует оптимальный режим регулирования холодопроизводительности компрессора и обеспечивает исключительно высокую стабильность температуры охлажденной воды на выходе. Дополнительное преимущество: при возникновении неполадки, например, при засорении конденсатора или при чрезмерно высокой температуре наружного воздуха, компрессор не отключается, а продолжает работу с уменьшенной производительностью (режим ограниченной рабочей мощности). Компрессор оснащен специальным маслоотделителем, который предотвращает унос в конденсатор масла, циркулирующего в холодильном контуре, и существенно снижает пульсации газа на нагнетании, что позволяет в значительной степени уменьшить уровень шума.

Микроканальный теплообменник, полностью изготовленный из алюминия (MCHX)

В настоящее время подобные устройства используются в автомобильной и авиационной промышленности. Теплообменник MCHX, примененный в полностью изготовлен из алюминия. Такая концепция однородности  значительно увеличивает коррозийную стойкость конструкции путем исключения возможности возникновения гальванических токов, которые создаются при контакте двух разных металлов (меди и алюминия) в традиционных теплообменниках. В отличие от теплообменников традиционной конструкции, теплообменник MCHX может использоваться в умеренных морских и городских условиях. Теплообменник MCHX имеет КПД примерно на 10% выше, чем у аппарата традиционной конструкции и позволяет на 30% снизить объем хладагента, используемого в холодильной установке. Меньшая толщина MCHX снижает потери давления воздуха на 50% и делает конструкцию менее чувствительной к засорению (например, песком) по сравнению с традиционным вариантом. Чистка теплообменника MCHX выполняется очень быстро с помощью промывочного устройства высокого давления.

Интерфейс оператора с сенсорным экраном

Интерфейс пользователя Aquaforce очень удобен в обращении. Данные о работе машины доступны на сенсорном экране большого формата. Информация выводится открытым текстом, на выбранном вами языке, благодаря чему вы можете ознакомиться со всеми параметрами работы холодильной установки. Можно установить до восьми языковых вариантов экрана.
