Наружные блоки Hitachi Utopia

Агрегаты серии Utopia, отличающиеся высокой производительностью и привлекательной стоимостью, предназначены для обслуживания небольших зданий и торговых помещений, в которых требуется интеллектуальный контроль микроклимата. В серию входят агрегаты различных моделей: Utopia ES, Utopia IVX, Utopia Centrifugal. Широкий выбор указанных агрегатов открывает большие возможности для проектирования системы кондиционирования, оптимально соответствующей предъявляемым требованиям.

В отличие от других агрегатов серии Utopia агрегаты Utopia IVX HRNME отличаются переменным расходом хладагента и независимым управлением, при этом их цена составляет лишь часть от стоимости стандартных VRF систем. Обладая производительностью от 3 до 12л.с., агрегаты серии IVX предназначены для помещений большего объема.Агрегаты Utopia, оснащенные центробежными вентиляторами с постоянной скоростью вращения, предназначены для установки во внутренние воздуховоды зданий. Совместно с агрегатами всех серий Utopia используются внутренние блоки серии SYSTEM FREE, благодаря чему при проектировании системы больше не нужно беспокоиться о совместимости внутренних блоков. Агрегаты серии Utopia отличаются высокой эффективностью и надежностью. Благодаря широкому выбору типоразмеров обеспечивается максимальная гибкость при проектировании систем, а также другие дополнительные преимущества как для монтажных организаций, так и для конечных потребителей.

Особенности конструкции

• Компрессор с электродвигателем постоянного тока

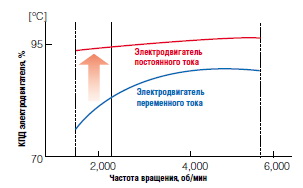

Компрессоры с электродвигателем постоянного тока отличаются повышенной эффективностью при вращении на частотах от 30 до 40 Гц, на которые приходится большая часть времени работы компрессора. Для подавления электромагнитных помех и обеспечения низкого уровня шума ротор компрессора разделен на две части со смещенными друг относительно друга полюсами. Большую часть времени электродвигатель компрессора работает на частотах от 30 до 40 Гц.

Характеристики компрессора при работе на низких скоростях вращения существенно улучшены, что обеспечивает снижение ежегодных эксплуатационных расходов.

• Технология компрессора

Характеристики агрегата существенно улучшены благодаря применению высокоэффективного спирального компрессора высокого давления, оснащенного электродвигателем с инверторным преобразователем.

Особенности компрессора:

• Оптимизированный подшипник
• Асимметричный профиль спирали
• Контур возврата масла
• Улучшенная система смазки
• Кожух высокого давления
• Защитная система отвода жидкого хладагента
• Пониженный уровень шума и вибрации


Кожух высокого давления

Кожух высокого давления действует как маслоотделитель, снижая количество циркулирующего в холодильном контуре масла и улучшая эффективность теплообменника. Также он позволяет избежать попадания масла в кожух во время останова компрессора, т. е. разжижения и вспенивания масла при пуске.

Кроме того, электродвигатель компрессора расположен вне потокавсасываемого газа, поэтому тепло от электродвигателя сжимаемому газу не передается. Это особенно важно при работе на низкотемпературных режимах.

Улучшенная система смазки

Система смазки, используемая в компрессорах, основана на разности давлений на сторонах нагнетания и всасывания. Система смазки отличается очень высокой точностью и надежностью для всех режимов эксплуатации, даже при работе с низкой частотой вращения.

Защитная система отвода жидкого хладагента

Если компрессор не работает, то его подвижная спираль неподвижна и прижата к корпусу. Во время пуска компрессора давление в камере, расположенной под спиралью, возрастает, что вызывает прокручивание спирали вверх относительно корпуса и уплотнение камеры сжатия. При попадании в компрессор жидкого хладагента происходит повышение давления, в результате которого спираль прокручивается назад, вызывая появление зазора в уплотнении. Через этот зазор происходит отвод жидкого хладагента из компрессора.

• H-Link II

Для сети H-Link требуется только два кабеля передачи данных, с помощью которых все наружные блоки объединяются в группу, содержащую до 64 холодильных контуров, и кабели для последовательного соединения всех внутренних и наружных блоков. Преимущества данной системы:

• Большой выбор ваниантов монтажа.
• Отсутствие необходимости соблюдать полярность подключения.
• Соединение внутренних и наружных блоков с системой .
• Возможность подключения до 160 внутренних блоков.
• Возможная длина кабелей до 1000 м (5000 м с использованием концентраторов H-link)
