Использование поперечноточного теплообменника KPI позволяет утилизировать не только явную, но и скрытую теплоту удаляемого воздуха. Это позволяет снизить мощность, потребляемую системой кондиционирования. Воздушные потоки в теплообменнике не перемешиваются. Теплообменник KPI поддерживает комфортный микроклимат, используя систему управления, связанную со всей системой кондиционирования.
Особенности
(1) Требуемая функция выбирается с помощью пульта
дистанционного управления.
Экономия энергии в автоматическом режиме
В целях экономии энергии независимо от температуры в помещении и температуры наружного воздуха используется автоматический режим схемы воздушного потока.
Прочие особенности

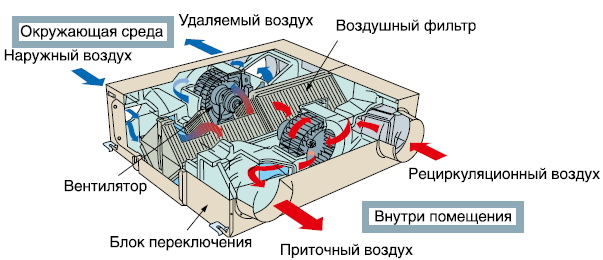

Принцип действия теплообменника KPI
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рекуперативный вентиляционный агрегат Hitachi KPI | |||
| Модель | KPI-502E1E | KPI-802E1E | KPI-1002E1E |
| Расход воздуха (низкая/средняя/высокая скорость вентилятора) м³/ч | 450 / 480 / 500 | 680 / 740 / 800 | 900 / 960 / 1000 |
| Давление (низкая/средняя/высокая скорость вентилятора) Па | 75 / 85 / 90 | 65 / 80 / 90 | 120 / 140 / 150 |
| Повышенное давление (макс.) Па | 160 (500 м³/ч) | 155 (800 м³/ч) | 200 (1000 м³/ч) |
| Эффективность регенерации явной теплоты (скорость вентилятора: высокая) % | 75,0 | 75,0 | 78,0 |
| Эффективность утилизации скрытой теплоты: охлаждение/обогрев (скорость вентилятора: высокая) % | 60,0 / 65,0 | 61,0 / 67,0 | 62,0 / 68,0 |
| Корпус | Оцинкованная сталь с теплоизоляцией | ||
| Конфигурация | теплообмен в поперечноточном
теплообменнике, очистка воздуха, удаление влаги, естественное охлаждение(1) |
||
| Источник питания 50 Гц В/фаз | 230 / 1 | ||
| Потребляемая мощность Вт | 220 | 370 | 580 |
| Рабочий ток А | 0,9 | 1,6 | 2,7 |
| Номинал предохранителя А | 10,0 | ||
| Управление(2) | Собственный или отдельный пульт дистанционного управления (PC-ART или PC-P2HTE) | ||
| Размеры (В × Ш × Г) | 330х1130х925 | 385х1210х1015 | 385х1650х1295 |
| Масса нетто кг | 53,0 | 62,0 | 99,0 |
| Уровень звукового давления(3) (высокая скорость вентилятора) дБА | 38 | 39 | 40 |
| Рабочий диапазон температур наружного воздуха(4) (макс.) °С | - 10 ~ +43 °C | ||
| Рекуперативный вентиляционный агрегат Hitachi KPI | |||
| Модель | KPI-1502E1E | KPI-2002E1E | KPI-3002H1E |
| Расход воздуха (низкая/средняя/высокая скорость вентилятора) м³/ч | 1320 / 1440 / 1500 | 1780 / 1920 / 2000 | 2750 / 2870 / 3000 |
| Давление (низкая/средняя/высокая скорость вентилятора) Па | 110 / 135 / 150 | 125 / 145 / 160 | 100 / 110 / 120 |
| Повышенное давление (макс.) Па | 175 (1500 м³/ч) | ||
| Эффективность регенерации явной теплоты (скорость вентилятора: высокая) % | 78,0 | 78,0 | 54,0 |
| Эффективность утилизации скрытой теплоты: охлаждение/обогрев (скорость вентилятора: высокая) % | 62,5 / 68,0 | 61,5 / 66,5 | 46,0 / 46,0 |
| Корпус | Оцинкованная сталь с теплоизоляцией | ||
| Конфигурация | теплообмен в поперечноточном
теплообменнике, очистка воздуха, удаление влаги, естественное охлаждение(1) |
Поперечноточный теплообменник, алюминиевый воздушный фильтр |
|
| Источник питания 50 Гц В/фаз | 230 / 1 | ||
| Потребляемая мощность Вт | 790 | 890 | 1450 |
| Рабочий ток А | 3,6 | 4,0 | 6,0 |
| Номинал предохранителя А | 10,0 | ||
| Управление(2) | Собственный или отдельный пульт дистанционного управления (PC-ART или PC-P2HTE) | ||
| Размеры (В × Ш × Г) | 525х1800х1130 | 525х1800х1430 | 650х1245х2124 |
| Масса нетто кг | 113,0 | 135,0 | 209,0 |
| Уровень звукового давления(3) (высокая скорость вентилятора) дБА | 42 | 44 | 45 |
| Рабочий диапазон температур наружного воздуха(4) (макс.) °С | - 10 ~ +43 °C | ||
(1)
Функция естественного охлаждения (теплообменник KPI оснащен байпасной линией с
клапаном) настраивается на заводе-изготовителе и, при необходимости, может быть
отключена.
(2) Управлять теплообменником KPI
можно с помощью пульта дистанционного управления от другого агрегата.
Подключение к сети H-Link не требуется. Однако, если теплообменник подключен к
сети(для центрального управления), то рекомендуется
использовать отдельный пульт дистанционного управления. В любом случае каждому
холодильному контуру следует присвоить отдельный номер.
(3) Уровень звукового давления
измерен при номинальном давлении на расстоянии 1,5 м под агрегатом (длина
подсоединенных воздуховодов: 1м на стороне всасывания/2м на стороне нагнетания -
стандартные параметры давления в безэховой камере).
(4) Убедитесь, что температура
смеси наружного и рециркуляционного воздуха не пересекает линию насыщения на
графике hX. Если наружный воздух имеет слишком низкую температуру, то перед пода-
чей в теплообменник его следует подогреть.
