Функциональная и конструкционная гибкость холодильного контура и возможности соединения агрегатов
Возможность увеличения длины труб холодильного контура до 1000 м обеспечивает повышенную гибкость при проектировании систем на основе агрегатов FSN2.

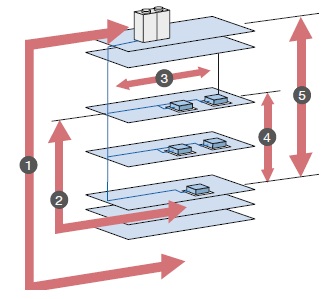

➊ Макс. длина труб холодильного контура: 150 м -> 165 м
➋ Макс. длина труб холодильного контура после первого распределителя: 40 м -> 90
м
➌ Макс. длина труб холодильного контура после распределителя: 40 м -> 50 м
➍ Макс. перепад высот между внутренними блоками: 15 м
➎ Перепад высот между внутренним блоком (ВБ) и наружным блоком (НБ) - НБ
установлен выше ВБ: 40 м, ВБ установлен выше НБ: 30 м
Контроль количества хладагента в системе
Данная функция облегчает пуск и техническое обслуживание агрегатов FSN2. Используя датчики давления и температуры в компрессоре, система контроля оповещает о том, достаточно ли хладагента в холодильном контуре. Однако, данная система не способна установить, что в контуре находится избыточное количество хладагента.
Повышение COP благодаря использованию следующих компонентов:
Новое поколение компрессоров серии DC Inverter
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наружные блоки: тепловые насосы FSN2 с питанием от сети 400В, 3 фазы |
|||||
| RAS-8FSN2 | RAS-10FSN2 | RAS-12FSN2 | RAS-14FSN2 | ||
| Холодопроизводительность (диапазон регулирования) кВт | 22,4 (2,2~23,1) | 28,0 (2,2~28,8) | 33,5 (2,2~33,5) | 40,0 (2,2~42,0) | |
| Теплопроизводительность (диапазон регулирования) кВт | 25,0 (2,5~27,5) | 31,5 (2,5~33,1) | 37,5 (2,5~37,5) | 45,0 (2,5~47,3) | |
| Количество внутренних блоков (мин-макс) | 2~13 | 2~16 | 2~16 | 2~20 | |
| Номинальная производительность подключаемых ВБ (мин.~макс.) л.с. | 50~130 % | 4~10.4* | 5~13.0* | 6~15.6* | 7~18.2* |
| Источник питания 50Гц В/фаз | 400 / 3 | ||||
| Номинальная потребляемая мощность (в режиме охлаждения/обогрева) кВт | 5,5 / 5,3 | 6,9 / 6,8 | 8,7 / 9,4 | 10,2 / 9,9 | |
| Коэффициенты EER/COP Вт / Вт | 4,10 / 4,72 | 4,04 / 4,65 | 3,86 / 4,01 | 3,91 / 4,54 | |
| Потребляемый ток в режиме охлаждения/обогрева (макс.) А | 9,0 / 8,7 (12,0) | 11,4 / 11,2 (15,0) | 14,2 / 15,3 (20,0) | 14,2 / 15,3 (20,0) | |
| Номинал предохранителя (пусковой ток) А | 20 (8) | 25 (8) | 25 (8) | 35 (54) | |
| Габаритные размеры (В×Ш×Г) мм | 1670х1080х830 | 1670х1850х830 | |||
| Масса агрегата нетто (заправленного хладагентом R-410A) кг | 275 (10,0) | 275 (10,5) | 275 (11,0) | 470 (18,0) | |
| Уровень звукового давления (в режиме охлаждения/обогрева) дБА | 56 / 58 | 58 / 60 | 60 / 62 | 58 / 60 | |
| Макс. расход воздуха, создаваемый вентилятором наружного блока м³/ч | 8280 | 10320 | 11100 | 16200 | |
| Рабочий диапазон температур НБ (макс) °С | Охлаждение: -5 ~ +43 °C по сух. термометру, обогрев: -20 ~ +15 °C по влаж. термометру | ||||
| Холодильный контур | Хладагент R-410A, электронный расширительный вентиль, отделитель жидкости, аккумулятор, переохладитель | ||||
| Конструкция холодильного контура | Двухтрубная система: одновременная работа разных агрегатов в режимах охлаждения и обогрева невозможна. | ||||
| Макс. длина труб холодильного контура м | 165 (между внутренним и наружным блоками), 1000 (весь контур), 905 (после первого ответвления) | ||||
| Макс. перепад высот м | 50 (наружный блок расположен выше), 40 (наружный блок расположен ниже), 15 (между внутренними блоками) | ||||
| Диам. соединительных патрубков (FL/SL) мм | 9,53 / 19,1 | 9,53 / 22,2 | 12,7 / 25,4 | 12,7 / 25,4 | |
|
Наружные блоки: тепловые насосы FSN2 с питанием от сети 400В, 3 фазы |
|||||
| RAS-16FSN2 | RAS-18FSN2 | RAS-20FSN2 | RAS-24FSN2 | ||
| Холодопроизводительность (диапазон регулирования) кВт | 45,0 (2,2~47,3) | 50,4 (2,2~52,9) | 56,0 (2,2~58,8) | 69,0 (2,2~71,1) | |
| Теплопроизводительность (диапазон регулирования) кВт | 50,0 (2,5~51,5) | 56,0 (2,5~58,8) | 63,0 (2,5~64,9) | 77,5 (2,5~77,5) | |
| Количество внутренних блоков (мин-макс) | 2~20 | 2~20 | 2~20 | 2~27 | |
| Номинальная производительность подключаемых ВБ (мин.~макс.) л.с. | 50~130 % | 8~20.8* | 9~23.4* | 10~26* | 12~31.2* |
| Источник питания 50Гц В/фаз | 400 / 3 | ||||
| Номинальная потребляемая мощность (в режиме охлаждения/обогрева) кВт | 11,5 / 11,3 | 13,2 / 12,5 | 15,2 / 15,3 | 19,1 / 18,8 | |
| Коэффициенты EER/COP Вт / Вт | 3,90 / 4,44 | 3,83 / 4,47 | 3,69 / 4,13 | 3,61 / 4,13 | |
| Потребляемый ток в режиме охлаждения/обогрева (макс.) А | 19,4 / 18,9 (25,0) | 22,5 / 21,4 (29,0) | 25,7 / 25,8 (34,0) | 32,1 / 31,5 (43,0) | |
| Номинал предохранителя (пусковой ток) А | 35 (54) | 35 (59) | 50 (59) | 63 (84) | |
| Габаритные размеры (В×Ш×Г) мм | 1670х1850х830 | ||||
| Масса агрегата нетто (заправленного хладагентом R-410A) кг | 470 (18,0) | 540 (19,5) | 540 (19,5) | 580 (20,0) | |
| Уровень звукового давления (в режиме охлаждения/обогрева) дБА | 58 / 60 | 62 / 64 | 62 / 64 | 62 / 64 | |
| Макс. расход воздуха, создаваемый вентилятором наружного блока м³/ч | 16200 | 21600 | 21600 | 21600 | |
| Рабочий диапазон температур НБ (макс) °С | Охлаждение: -5 ~ +43 °C по сух. термометру, обогрев: -20 ~ +15 °C по влаж. термометру | ||||
| Холодильный контур | Хладагент R-410A, электронный расширительный вентиль, отделитель жидкости, аккумулятор, переохладитель | ||||
| Конструкция холодильного контура | Двухтрубная система: одновременная работа разных агрегатов в режимах охлаждения и обогрева невозможна. | ||||
| Макс. длина труб холодильного контура м | 165 (между внутренним и наружным блоками), 1000 (весь контур), 905 (после первого ответвления) | ||||
| Макс. перепад высот м | 50 (наружный блок расположен выше), 40 (наружный блок расположен ниже), 15 (между внутренними блоками) | ||||
| Диам. соединительных патрубков (FL/SL) мм | 12.7 / 28.6 | 15.9 / 28.6 | 15.9 / 28.6 | 15.9 / 28.6 | |
|

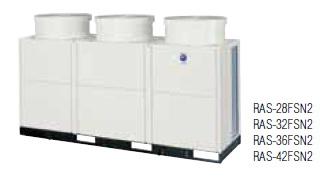

Наружные блоки: тепловые насосы FSN2 с питанием от сети 400В, 3 фазы |
||||||
|
RAS-FSN2 |
28 | 32 | 36 | 42 | 48 | |
| Холодопроизводительность (диапазон регулирования) кВт | 80,0 (2,2~84,0) | 90,0 (2,2~94,5) | 101,0 (2,2~106,1) | 118,0 (2,2~121,5) | 135,0 (2,2~139,1) | |
| Теплопроизводительность (диапазон регулирования) кВт | 90,0 (2,5~90,0) | 100,0 (2,5~103,0) | 113,0 (2,5~113,0) | 132,0 (2,5~132,0) | 150,0 (2,5~150,0) | |
| Количество внутренних блоков (мин-макс) | 2~31 | 2~32 | 4~34 | 5~42 | 5~46 | |
| Номинальная производительность подключаемых ВБ (мин.~макс.) л.с.* | 50~130 % | 14~36.4 | 16~41.6 | 18~46.8 | 21~54.6 | 24~62.4 |
| Источник питания 50Гц В/фаз | 400 / 3 | |||||
| Номинальная потребляемая мощность (в режиме охлаждения/обогрева) кВт | 21,2/21,5 | 24,0/23,9 | 27,6/27,6 | 33,9/32,7 | 39,2/37,8 | |
| Коэффициенты EER/COP Вт / Вт | 3,77/4,18 | 3,75/4,14 | 3,66/4,09 | 3,48/4,04 | 3,44/3,97 | |
| Потребляемый ток в режиме охлаждения/обогрева (макс.) А | 35/36 (48,0) | 40/40,6 (54,0) | 46/46,1 (62,0) | 57/54,9 (77,0) | 65,6/63 (89,0) | |
| Номинал предохранителя (пусковой ток) А | 63(90) | 80(95) | 80(95) | 100(103) | 100(110) | |
| Габаритные размеры (В×Ш×Г) мм | 1670х2940х830 | 1670х3870х830 | ||||
| Масса агрегата нетто (заправленного хладагентом R-410A) кг | 780(27) | 840(28,5) | 840(28,5) | 915(30) | 1,08(35) | |
| Уровень звукового давления (в режиме охлаждения/обогрева) дБА | 62 / 64 | 62 / 64 | 64 / 66 | 64 / 66 | 64 / 66 | |
| Макс. расход воздуха, создаваемый вентилятором наружного блока м³/ч | 31500 | 31500 | 34920 | 34920 | 39600 | |
| Рабочий диапазон температур НБ (макс) °С | Охлаждение: -5 ~ +43 °C по сух. термометру, обогрев: -20 ~ +15 °C по влаж. термометру | |||||
| Холодильный контур | Хладагент R-410A, электронный расширительный вентиль, отделитель жидкости, аккумулятор, переохладитель | |||||
| Конструкция холодильного контура | Двухтрубная система: одновременная работа разных агрегатов в режимах охлаждения и обогрева невозможна. | |||||
| Макс. длина труб холодильного контура м | 165 (между внутренним и наружным блоками), 1000 (весь контур), 905 (после первого ответвления) | |||||
| Макс. перепад высот м | 50 (наружный блок расположен выше), 40 (наружный блок расположен ниже), 15 (между внутренними блоками) | |||||
| Диам. соединительных патрубков (FL/SL) мм | 19,1/31,8 | 19,1/38,1 | ||||
* л. с. = суммарная производительность внутренних блоков.
