Компактные решения

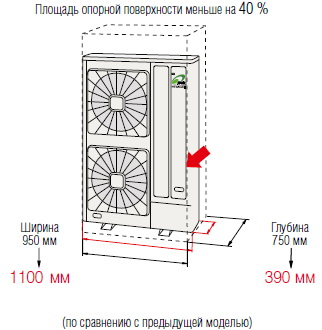

Серия Set Free Mini пополнилась агрегатами FSNM. Преимущества агрегатов Utopia IVX были объединены с преимуществами агрегатов серии Set Free. Площадь опорной поверхности снижена на 40 % благодаря использованию корпуса от агрегатов IVX. Вместо вентилятора, расположенного сверху агрегата, конструкторы компании Hitachi применили боковое расположение вентилятора, что характерно для агрегатов серии Utopia. В то же время, например, для агрегатов производительностью 10 л. с. масса нетто снижена на 25 % до 168 кг.
Компактная конструкция привносит дополнительные преимущества. Например, уменьшение массы облегчает и удешевляет транспортирование агрегатов. Использовать тяжелые строительные краны больше не требуется, так как транспортировать агрегат можно с помощью обычного лифта.

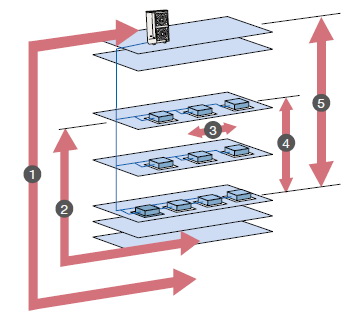

Большой выбор вариантов монтажа
Макс. длина труб холодильного контура: 250 м
➊ Длина труб холодильного контура: 100 м
➋ Макс. длина труб холодильного контура после первого распределителя: 30 м
➌ Макс. длина труб холодильного контура после распределителя: 15 м
➍ Перепад высот: 15 м
➎ Перепад высот между внутренним блоком (ВБ) и наружным блоком (НБ): НБ
установлен выше ВБ: 40 м, ВБ установлен выше НБ: 30 м
Больший выбор исполнений
В агрегатах FSNM Mini практично сочетаются особенности конструкции агрегатов Utopia IVX и Set Free FSN1. Это также существенно увеличивает количество возможных исполнений VRF-системы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наружные блоки: тепловые насосы MINI FSVNE с питанием от сети 230В, 1 фаза |
|||
| RAS-3FSVNE | RAS-4FSVNE | RAS-5FSVNE | |
| Холодопроизводительность (диапазон регулирования) кВт | 8,0 (2,2~8,5) | 11,2 (2,2~11,9) | 14,0 (2,2~14,9) |
| Теплопроизводительность (диапазон регулирования) кВт | 9,0 (2,5~10,2) | 12,5 (2,5~14,1) | 16,0 (2,5~18,1) |
| Количество внутренних блоков (мин-макс) | 1~4 | 1~6 | 1~7 |
| Номинальная производительность подключаемых ВБ (мин.~макс.) | 50~130 % (1,5~3,9 л, с,*) | 50~130 % (2~5,2 л, с,*) | 50~130 % (2,5~6,5 л, с,*) |
| Внешний вид | Цвет: естественный серый (аналогичный RAL 9001/9002) | ||
| Источник питания 50Гц В/фаз | 230/1 | ||
| Номинальная потребляемая мощность (в режиме охлаждения/обогрева) кВт | 2,22 / 2,47 | 3,13 / 3,19 | 3,94 / 4,11 |
| Класс энергетической эффективности (в режиме охлаждения/обогрева) | A / A | A / A | A / A |
| Коэффициенты EER/COP Вт / Вт | 3,60 / 3,64 | 3,58 / 3,92 | 3,55 / 3,89 |
| Потребляемый ток в режиме охлаждения/обогрева (макс.) А | 10,0 / 11,5 (25,0) | 14,3 / 16,4 (32,0) | 18,0 / 21,4 (32,0) |
| Номинал предохранителя с задержкой срабатывания (пусковой ток) А | 25,0 (7,0) | 32,0 (11,0) | 32,0 (16,0) |
| Габаритные размеры (В×Ш×Г) мм | 800х850х315 | 1240х950х315 | 1240х950х315 |
| Масса агрегата нетто (заправленного хладагентом R-410A) кг | 66,0 (1,75) | 98,0 (2,8) | 102,0 (3,0) |
| Уровень звукового давления (в режиме охлаждения/обогрева) дБА | 46 / 47 | 47 / 48 | 50 / 51 |
| Макс. расход воздуха, создаваемый вентилятором наружного блока м³/ч | 3120 | 5280 | 5940 |
| Рабочий диапазон температур НБ (макс) °С | Охлаждение: -5 ~ +43 °C по сух. термометру. Нагрев: -20 ~ +15 °C по влаж. термометру | ||
| Холодильный контур | Хладагент R-410A, электронный расширительный вентиль, отделитель жидкости, переохладитель | ||
| Конструкция холодильного контура | Двухтрубная система: одновременная работа разных агрегатов в режимах охлаждения и обогрева невозможна. | ||
| Макс. суммарная длина труб холодильного контура RAS-3/4/5FSVNE м | 50/75/75 (между внутренним и наружным блоками), 65/135/135 (весь контур), 10/10/10 (между внутренним блоком и ответвлением) | ||
| Макс. перепад высот м | 25 (между внутренним и наружным блоками), 10 (между внутренними блоками), 5 (между внутренними блоками) | ||
| Диам. соединительных патрубков (FL/SL) мм | 9,53 мм / 15,88 мм | 9,53 мм / 15,88 мм | |
|
Наружные блоки: тепловые насосы MINI FSVNE с питанием от сети 400В, 3 фазы |
|||
| RAS-8FSNM | RAS-10FSNM | RAS-12FSNM | |
| Холодопроизводительность (диапазон регулирования) кВт | 22,4 (2,2~22,4) | 28,0 (2,2~28,0) | 33,5 (2,2~33,5) |
| Теплопроизводительность (диапазон регулирования) кВт | 25,0 (2,5~25,0) | 31,5 (2,5~31,5) | 37,5 (2,5~37,5) |
| Количество внутренних блоков (мин-макс) | 2~10 | 2~10 | 2~10 |
| Номинальная производительность подключаемых ВБ (мин.~макс.) | 50~130 % (4~10,4 л, с,*) | 50~130 % (5~13,0 л, с,*) | 50~110 % (6~13,2 л, с,*) |
| Внешний вид | Цвет: естественный серый (аналогичный RAL 9001/9002) | ||
| Источник питания 50Гц В/фаз | 400 / 3 | ||
| Номинальная потребляемая мощность (в режиме охлаждения/обогрева) кВт | 6,3 / 5,9 | 8,3 / 7,8 | 10,7 / 9,9 |
| Коэффициенты EER/COP Вт / Вт | 3,56 / 4,24 | 3,37 / 4,04 | 3,13 / 3,79 |
| Потребляемый ток в режиме охлаждения/обогрева (макс.) А | 10,9 / 10,3 (15,0) | 14,4 / 13,5 (20,0) | 18,4 / 17,0 (25,0) |
| Номинал предохранителя с задержкой срабатывания (пусковой ток) А | 20,0 (8,0) | 20,0 (8,0) | 25,0 (8,0) |
| Габаритные размеры (В×Ш×Г) мм | 1650х1100х390 | 1650х1100х390 | 1650х1100х390 |
| Масса агрегата нетто (заправленного хладагентом R-410A) кг | 170,0 (5,0) | 170,0 (5,5) | 173,0 (6,5) |
| Уровень звукового давления (в режиме охлаждения/обогрева) дБА | 53 / 55 | 56 / 58 | 59 / 61 |
| Макс. расход воздуха, создаваемый вентилятором наружного блока м³/ч | 7,260 | 9,000 | 9,780 |
| Рабочий диапазон температур НБ (макс) °С | Охлаждение: -5 ~ +43 °C по сух. термометру, обогрев: -20 ~ +15 °C по влаж. термометру | ||
| Холодильный контур | Хладагент R-410A, электронный расширительный вентиль, отделитель жидкости, переохладитель | ||
| Конструкция холодильного контура | Двухтрубная система: одновременная работа разных агрегатов в режимах охлаждения и обогрева невозможна. | ||
| Макс. суммарная длина труб холодильного контура RAS-3/4/5FSVNE м | 100 (между внутренним и наружным блоками), 250 (весь контур), 40 (после первого ответвления) | ||
| Макс. перепад высот м | 40 (наружный блок расположен выше), 40 (наружный блок расположен ниже), 15 (между внутренними блоками) | ||
| Диам. соединительных патрубков (FL/SL) мм | 9,53 мм / 19,05 мм | 12,7 мм / 22,2 мм | 12,7 мм / 25,~28, мм |
