Компактный и легкий
У всех наружных блоков серии Utopia выпуск воздуха теперь осуществляется в горизонтальном направлении. Агрегаты отличаются необыкновенно компактной конструкцией, упрощающей монтаж и обеспечивающей более эффективное использование монтажного пространства. Благодаря эффективной конструкции и уменьшению размеров площадь опорной поверхности у агрегатов Utopia IVX снижена на 40% по сравнению с предыдущими моделями. Кроме того, для производства агрегатов требуется меньше материалов и энергоресурсов.
Идеальное решение для малых помещений

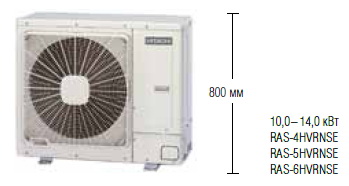

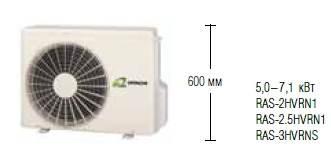

При максимальной ширине корпуса 950мм и максимальной высоте 800мм агрегаты Utopia ES оптимально подходят для помещений малой площади. Благодаря питанию от сети 230В упрощается использование агрегатов в различных областях применения. К каждому агрегату можно подсоединить до трех любых внутренних блоков FreeSystem. Инверторные агрегаты Utopia ES являются универсальным и экономичным решением для систем с потребностью в обогреве или охлаждении до 14кВт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наружные блоки: тепловые насосы с питанием от сети 230В, 1 фаза |
||||
| RAS-2HVRN1 | RAS-2.5HVRN1 | RAS-3HVRNS | RAS-4HVRNSE | |
| Холодопроизводительность (диапазон регулирования) кВт | 5,0 (2,2-5,6) | 6,0 (2,2-6,3) | 7,1 (3,4-8,0) | 10,0 (4,9-11,2) |
| Теплопроизводительность (диапазон регулирования) кВт | 5,6 (2,2-7,1) | 7,0 (2,2-7,1) | 8,0 (3,4-9,0) | 11,2 (5,0-12,5) |
| Количество внутренних блоков | 1 | 1 | 1-2 | 1-2 |
| Источник питания 50Гц В/фаз | 230/1 | |||
| Номинальная потребляемая мощность (в режиме охлаждения/обогрева) кВт | 1,26/1,18 | 1,83/1,84 | 2,32/2,43 | 3,32/3,22 |
| Класс энергетической эффективности (в режиме охлаждения/обогрева) | А/А | А/А | B/C | B/B |
| Коэффициенты EER/COP Вт / Вт | 3,97/4,75 | 3,28/3,80 | 3,06/3,29 | 3,01/3,48 |
| Потребляемый ток в режиме охлаждения/обогрева (макс.) А | 5,5/5,2 (13) | 8,1/8,1 (16) | 10,3/10,8 (18) | 14,2/13,8 (24) |
| Номинал предохранителя с задержкой срабатывания (пусковой ток) А | 16 (5.8) | 20 (5.8) | 25 (менее18) | 32 (менее 24) |
| Габаритные размеры (В×Ш×Г) мм | 600x792(+95*)x300 | 800x950x370 | ||
| Масса наружного блока нетто кг | 42 | 42 | 44 | 85 |
| Уровень звукового давления (в режиме охлаждения/обогрева) дБА | 46/48 | 46/48 | 48/50 | 44/46 |
| Макс. расход воздуха, создаваемый вентилятором наружного блока м³/ч | 2100 | 2100 | 2460 | 3720 |
| Рабочий диапазон темп. в режиме охлаждения °С | Охлаждение: -5 ~+43°C TK (до -15°C с комплектом защиты от ветра и подсоединением через внешнюю плату) | |||
| Рабочий диапазон темп. в режиме обогрева °С | -15 ~ +15°C FK | -15 ~ +15°C FK | -10 ~ +15°C FK | -10 ~ +15°C FK |
| Холодильный контур | Хладагент R410A, электронный расширительный вентиль | |||
| Заправка хладагентом R-410A (длина контура) кг | 1,6 (до 30м) | 1,6 (до 30м) | 1,9 (до 20м) | 2,8 (до 20м) |
| Масса дозаправляемого хладагента R-410A (длина контура более 20/30м) г/м | 30 | 30 | 30 | 40 |
| Длина труб холодильного контура, мин.~макс. (между внутренним и наружным блоками) м | 5-50 | 5-50 | 5-30 | 5-50 |
| Макс. суммарная длина труб холодильного контура м | 50 | 50 | два 40 | два 60 |
| Макс. длина труб холодильного контура (между распределителем и внутренним блоком) м | 10 | 10 | 10 | 10 |
| Макс. перепад высот м | 30 (наружный блок расположен выше), 20 (наружный блок расположен ниже), 3 (между внутренними блоками) | |||
| Диам. труб жидкостной линии (соединение развальцовкой) дюйм | 1 / 4" (6,35мм) | 1 / 4" (6,35мм) | 3 / 8" (9,53мм) | 3 / 8" (9,53мм) |
| Диам. труб газовой линии (соединение развальцовкой) дюйм | 1 / 2" (12,7мм) | 1 / 2" (12,7мм) | 5 / 8" (15,88мм) | 5 / 8" (15,88мм) |
|
Наружные блоки: тепловые насосы с питанием от сети 230В, 1 фаза |
||||
| RAS-5HVRNSE | RAS-6HVRN1 | RAS-8HVRN1 | RAS-10HRNSE | |
| Холодопроизводительность (диапазон регулирования) кВт | 12,5 (5,7~14,0) | 14,0 (6,0~16,0) | 20,0 (9,0~22,4) | 25,0 (11,2~28,0) |
| Теплопроизводительность (диапазон регулирования) кВт | 14,0 (6,0~16,0) | 16,0 (6,0~18,0) | 22,4 (8,3~25,0) | 28,0 (9,0~31,5) |
| Количество внутренних блоков | 1~2 | 1~3 | 1~4 | 1~4 |
| Источник питания 50Гц В/фаз | 230 / 1 | 230 / 1 | 400 / 3 | 400 / 3 |
| Номинальная потребляемая мощность (в режиме охлаждения/обогрева) кВт | 3,88 / 4,11 | 4,98 / 4,88 | 6,64 / 6,55 | 8,90 / 8,72 |
| Коэффициенты EER/COP Вт / Вт | 3,22 / 3,41 | 2,81 / 3,28 | 3,01 / 3,42 | 2,81 / 3,21 |
| Потребляемый ток в режиме охлаждения/обогрева (макс.) А | 16,6 / 17,6 (26) | 21,3 / 20,9 (26) | 9,5 / 9,1 (20) | 12,8 / 12,5 (23) |
| Номинал предохранителя с задержкой срабатывания (пусковой ток) А | 32 (менее 26) | 32 (менее 26) | 20 (менее 20) | 25 (менее 23) |
| Габаритные размеры (В×Ш×Г) мм | 800х950х370 | 800х950х370 | 1380х950х370 | 1380х950х370 |
| Масса наружного блока нетто кг | 89 | 89 | 135 | 141 |
| Уровень звукового давления (в режиме охлаждения/обогрева) дБА | 46 / 48 | 48 / 50 | 53 / 55 | 60 / 62 |
| Макс. расход воздуха, создаваемый вентилятором наружного блока м³/ч | 4800 | 4800 | 7620 | 8760 |
| Рабочий диапазон темп. в режиме охлаждения °С | Охлаждение: -5 ~+43 °C TK (до -15 °C с комплектом защиты от ветра и подсоединением через внешнюю плату) | |||
| Рабочий диапазон темп. в режиме обогрева °С | -10 ~ +15 °C по влаж. термометру | |||
| Холодильный контур | Хладагент R410A, электронный расширительный вентиль | |||
| Заправка хладагентом R-410A (длина контура) кг | 3,3 (до 30 м) | 3,3 (до 30 м) | 6,0 (до 30 м) | 6,2 (до 30 м) |
| Масса дозаправляемого хладагента R-410A (длина контура более 30м) г/м | 60 | 60 | 65 | 120 |
| Длина труб холодильного контура, мин.~макс. (между внутренним и наружным блоками) м | 5-50 | 5-50 | 5-50 | 5-50 |
| Макс. суммарная длина труб холодильного контура м | Два 60 | Два 60 / Три 70 | Два 60 / три 70 / четыре 80 | |
| Макс. длина труб холодильного контура (между распределителем и внутренним блоком) м | 10 | 10 | 10 | 10 |
| Макс. перепад высот м | 30 (наружный блок расположен выше), 20 (наружный блок расположен ниже), 3 (между внутренними блоками) | |||
| Диам. труб жидкостной линии (соединение развальцовкой) дюйм | 3 / 8" (9,53 мм) | 3 / 8" (9,53 мм) | 3 / 8" (9,53 мм) | 3 / 8" (9,53 мм) |
| Диам. труб газовой линии (соединение развальцовкой) дюйм | 5 / 8" (15,88 мм) | 5 / 8" (15,88 мм) | 1" (25,4 мм) | 1" (25,4 мм) |
