Описание бытовых
тепловых насосов Zubadan
MUZ-FD50VABH
Компания Mitsubishi Electric представляет системы серии
ZUBADAN (на японском языке это означает «супер обогрев»).
Известно, что производительность тепловых насосов, использующих для обогрева
помещений низкопотенциальное тепло наружного воздуха, уменьшается при
снижении температуры на улице. И это снижение весьма
значительное: при температуре -20°С теплопроизводительность на
40% меньше номинального значения, указанного в
спецификациях приборов и измеренного при температуре
+7°С. Именно по этой причине воздушные тепловые насосы не рассматривают в
странах с холодными зимами как
полноценный нагревательный прибор. Отношение к ним коренным образом изменилось с
появлением тепловых насосов серии ZUBADAN.
Технология Zubadan
Для уменьшения размеров компрессоров компания Mitsubishi
Electric применяет запатентованный метод термомеханической фиксации элементов
компрессора внутри герметичного корпуса. Это позволяет в компактном корпусе
наружного блока бытовой серии разместить мощный компрессор. Переразмеренный
компрессор способен обеспечивать высокую теплопроизводительность при низкой
температуре наружного воздуха. А благодаря инверторному приводу программно
реализована стабильная производительность.
Ротор электродвигателя компрессора содержит
магнит из редкоземельных металлов
Во всех новых компрессорах ротор двигателя
содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого
ротора намного превосходит поток ротора с магнитом из феррита. Взаимодействие
мощных магнитных полей ротора и статора повышает мощность и уменьшает
электропотребление двигателя.
Ротор DC-электродвигателя вентилятора
наружного блока выполнен из самария
Ротор бесколлекторного электродвигателя
постоянного тока выполнен из самария, обеспечивающего
более высокий магнитный поток. Кроме того, магнит
имеет сложную форму для улучшения параметров
электромагнитного поля, что увеличивает крутящий момент
на малых оборотах вентилятора.

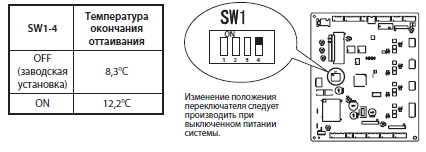

Температура окончания режима оттаивания
выбирается с учетом климатических условий в месте расположения теплового насоса.
Данная функция предназначена для улучшения
условий запуска компрессора при низких температурах наружного воздуха. Инвертор
подает на компрессор управляющее напряжение, амплитуда и
частота которого недостаточны для запуска двигателя и
вращения ротора. При остановленном роторе происходит
разогрев компрессора статорными обмотками электродвигателя. В этом режиме
компрессор потребляет около 50 Вт.
Функция предварительного прогрева компрессора
включается с помощью 2-го переключателя DIP-блока SW1 на плате управления
наружного прибора. Установка в положение ON включает предварительный прогрев
компрессора.
Примечание Изменение положения
переключателя следует производить при выключенном питании системы.
При работе системы в режиме нагрева теплообменник
наружного блока покрывается инеем и его производительность снижается. Для
нормализации процесса теплообмена в тепловых насосах
предусмотрен автоматический режим оттаивания. Для исключения замерзания
конденсата и блокировки сливных отверстий наружные блоки MUZ-FD25/35/50VABH и
MUZ-GE25/35VAH оснащены электрическим нагревателем
поддона. Потребляемая мощность нагревателя составляет 130 Вт. Управляет работой
нагревателя печатный узел наружного блока. Этим достигается минимальное
потребление элекроэнергии.
Рекомендуется организовывать непосредственный
слив конденсата из поддона наружного блока. Если такое решение невозможно, то
следует предусмотреть подогрев дренажных трубопроводов,
проходящих вне помещений.
