Вентиляторы для прямоугольных каналов Systemair RS

Вентиляторы Systemair RS для прямоугольных каналов предназначены для монтажа в компактных системах приточной и вытяжной вентиляции. Они отличаются широким спектром производительности. Большой выбор дополнительных принадлежностей позволяет укомплектовать вентилятор в соответствии с любыми проектными требованиями.

Преимущества:

Откидная крышка
Возможность регулирования скорости
Встроенные термоконтакты
Монтаж в любом положении
Не требуют обслуживания и надежны в работе

Рекомендации по применению: Вентиляторы Systemair RS применяются в приточно-вытяжных системах вентиляции с воздуховодами прямоугольного сечения, когда пространство для монтажа ограничено и по условиям эксплуатации требуется частая очистка рабочего колеса.

Конструкция: Корпус вентиляторов Systemair RS изготовлен из оцинкованной листовой стали. Двигатель и рабочее колесо крепятся на откидной крышке, чтобы обеспечить легкий доступ к ним для обслуживания.

Двигатель: Вентиляторы Systemair RS оснащены двигателями с внешним ротором и рабочим колесом с загнутыми назад лопатками. Для защиты от перегрева вентиляторы RS 60-35, RS 70-40, RS 80-50, RS 100-50 оснащены встроенными термоконтактами c выводами для подключения внешнего устройства защиты двигателя.

Регулирование скорости: Скорость 1-фазных вентиляторов можно регулировать с помощью бесступенчатого тиристора или 5-ти ступенчатого трансформатора, 3-х фазных - с помощью 5-ти ступенчатого трансформатора.

Подключение: Вентиляторы Systemair серии RS электрически подключаются к клеммной коробке, установленной на крышке вентилятора.

Монтаж: Осуществляется под любым углом относительно оси вентилятора. Вентиляторы RS легко соединяются с воздуховодами при помощи гибких вставок DS.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель RS	30-15	40-20 M	40-20 L	50-25	60-35 M1	60-35 M3	60-35 L1	60-35 L3
Напряжение/Частота В/50Гц	230				230	400	230	400
Фазность ~	1				1	3	1	3
Потребляемая мощность Вт	60	106	208	138	401	399	626	667
Ток A	0.26	0.46	0.93	0.60	1.91	0.80	2.80	1.59
Макс. расход воздуха м3/ч	490	860	1225	1480	3384	3500	4032	4320
Макс. температура перемещаемого воздуха °C	70	70	65	53	70
“ при регулировании °C	70	70	65	53	70
Уровень звукового давления на расст. 3 м *дБ(A)	48	52	53	46	58	58	58	61
Вес кг	7.1	12	12	17	35	35	35	34
Класс изоляции двигателя	B		F	B	F
Класс защиты двигателя	IP44				IP54
Тип термозащиты	встроенная				S-ET 10	STDT 16	S-ET 10	STDT 16

Модель RS	70-40 L1 A	70-40 L3	80-50 M3	80-50 L3	100-50 L3
Напряжение/Частота В/50Гц	230	400
Фазность ~	1	3
Потребляемая мощность Вт	623	704	1089	1893	2962
Ток A	2.84	1.7	1.97	3.60	5.09
Макс. расход воздуха м3/ч	5710	5000	7040	9370	12085
Макс. температура перемещаемого воздуха °C	67	70
“ при регулировании °C	67	70	55	64	51
Уровень звукового давления на расст. 3 м *дБ(A)	60	61	60	63	65
Вес кг	43	43	58	68	97
Класс изоляции двигателя	F
Класс защиты двигателя	IP 54
Тип термозащиты	S-ET 10	STDT 16

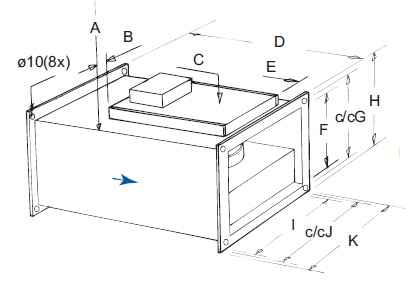

РАЗМЕРЫ:

Модель	A	B	C	D	E	F	c/cG	H	I	c/cJ	K
RS 30-15	275	79	254x230	402	28	148	170	190	298	320	340
RS 40-20 M/L	375	99	352x310	502	25	198	240	240	398	420	440
RS 50-25	450	125	423x366	532	23	248	290	290	498	520	540
RS 60-35	550	128	524x490	717	48	348	370	390	598	620	640
RS 70-40 L	550	189	524x490	787	48	398	420	440	698	720	740
RS 80-50	670	182	644x614	882	48	498	520	541	798	820	840
RS 100-50L3	670	298	644x614	982	48	498	520	541	998	1020	1040
